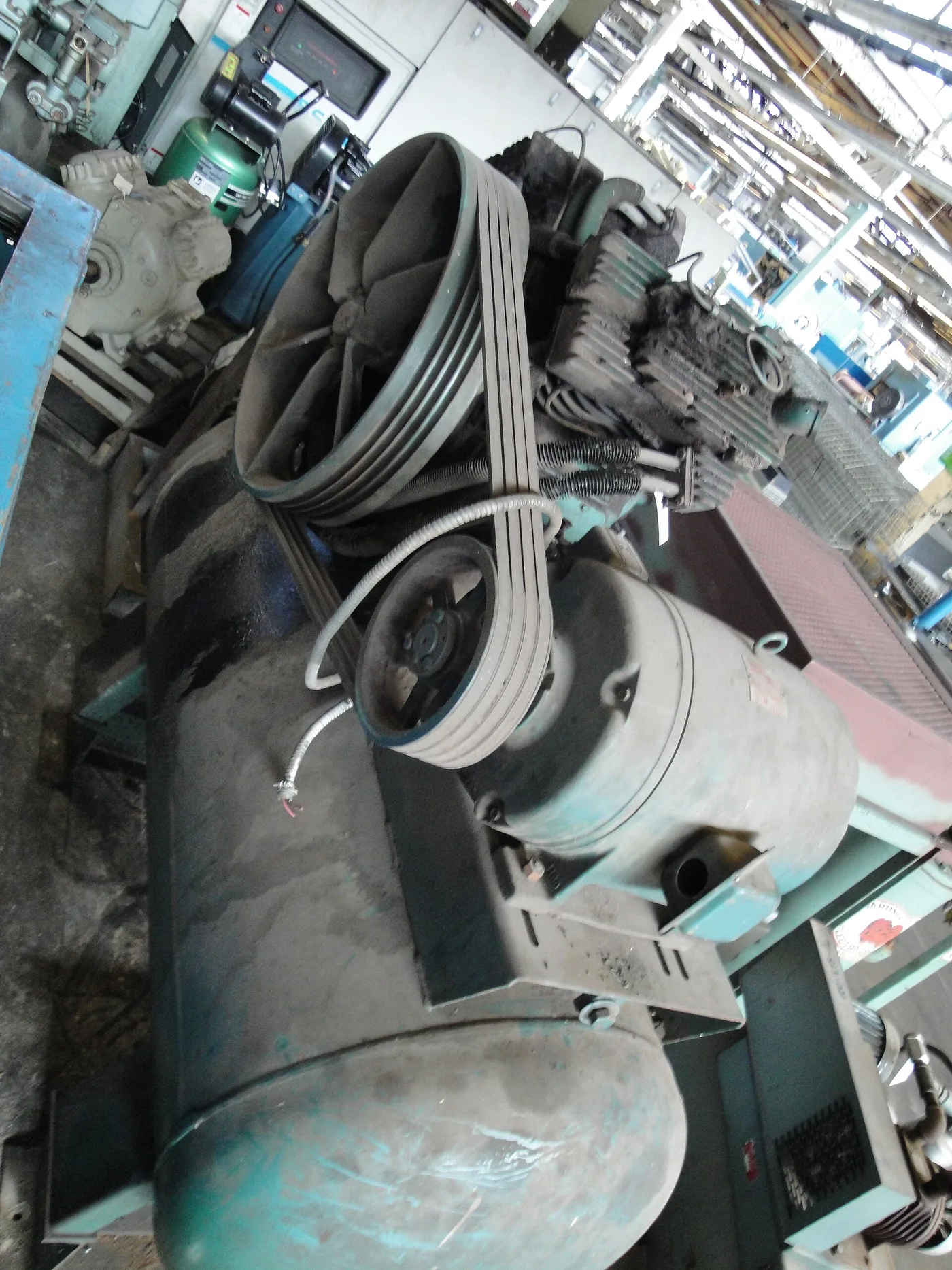

Une poulie à gorges trapézoïdales se désigne par son profil (SPZ, SPA, SPB, SPC), son diamètre primitif, son nombre de gorges et son mode de fixation. « SPB 200-3 2012 » est une poulie SPB de 200 mm de diamètre primitif, à trois gorges, qui reçoit une douille Taper Lock 2012. La douille, elle, porte l'alésage de l'arbre et la rainure de clavette : c'est elle qui s'adapte à votre arbre, la poulie restant la même.
Reconnaître le profil de la gorge
Le profil se mesure à la largeur de la gorge en haut et à l'entraxe entre deux gorges. Les poulies sont normalisées par l'ISO 4183 ; les profils étroits (SP) et classiques partagent les mêmes gorges : une poulie SPA reçoit une courroie A, une SPB une courroie B.
| Profil | Courroie compatible | Largeur primitive | Entraxe des gorges | Diamètre extérieur ≈ primitif + |
|---|---|---|---|---|
| SPZ | SPZ, XPZ, Z | 8,5 mm | 12 mm | 4 mm |
| SPA | SPA, XPA, A | 11 mm | 15 mm | 5,5 mm |
| SPB | SPB, XPB, B | 14 mm | 19 mm | 7 mm |
| SPC | SPC, XPC, C | 19 mm | 25,5 mm | 9,6 mm |
La dernière colonne sert à retrouver le diamètre primitif quand seul l'extérieur se mesure : une poulie SPA de 205,5 mm hors tout a un primitif de 200 mm. C'est le primitif qui compte pour le rapport de vitesse et le choix de la courroie (voir choisir une courroie agricole).
Ce qui est gravé sur une poulie
- Profil et diamètre : SPB 200, parfois « 200 SPB ».
- Nombre de gorges : -1, -2, -3… ou « 3 SPB ».
- Référence de douille : 1610, 2012, 2517… sur la face du moyeu.
- Matière : fonte grise (GG / EN-GJL) pour la grande majorité, acier pour les petites poulies et les fortes sollicitations.
Une poulie sans douille peut aussi être à alésage brut (petit trou de centrage, à usiner à la cote de l'arbre) ou à alésage fini avec rainure de clavette et vis de pression. Une poulie à moyeu plein ne reçoit pas de douille.
Comprendre le numéro d'une douille Taper Lock
La douille Taper Lock est un manchon conique fendu, serré dans le moyeu de la poulie par deux ou trois vis. Son numéro à quatre chiffres donne sa taille : les deux premiers chiffres correspondent à la taille de la douille (et donc à l'alésage maximal), les deux derniers à sa longueur en dixièmes de pouce environ (10 = 25,4 mm, 12 = 31,8 mm, 17 = 44,5 mm). Une poulie « 2012 » accepte toutes les douilles 2012, quel que soit leur alésage.
| Douille | Alésage maximal | Longueur | Couple de serrage des vis (valeur fabricant courante) |
|---|---|---|---|
| 1008 | 25 mm | 22,3 mm | 5,6 N·m |
| 1108 | 28 mm | 22,3 mm | 5,6 N·m |
| 1210 | 32 mm | 25,4 mm | 20 N·m |
| 1610 | 42 mm | 25,4 mm | 20 N·m |
| 2012 | 50 mm | 31,8 mm | 30 N·m |
| 2517 | 65 mm | 44,5 mm | 50 N·m |
| 3020 | 75 mm | 50,8 mm | 90 N·m |
Chaque douille existe en une série d'alésages métriques (et en pouces), avec rainure de clavette normalisée. Les couples indiqués sont ceux des notices des fabricants de douilles ; vérifiez celui imprimé sur la notice de la vôtre.
Alésage et clavette : les cotes normalisées
La rainure de la douille suit la norme de clavettes parallèles (DIN 6885, ISO/R 773). La largeur de clavette dépend du diamètre de l'arbre :
| Diamètre d'arbre | Clavette (largeur × hauteur) |
|---|---|
| de 12 à 17 mm | 5 × 5 |
| de 17 à 22 mm | 6 × 6 |
| de 22 à 30 mm | 8 × 7 |
| de 30 à 38 mm | 10 × 8 |
| de 38 à 44 mm | 12 × 8 |
| de 44 à 50 mm | 14 × 9 |
| de 50 à 58 mm | 16 × 10 |
| de 58 à 65 mm | 18 × 11 |
Sur un arbre en pouces (1 pouce, 1 1/4, 1 3/8 de prise de force…), la douille existe en alésage pouce avec clavette pouce : ne forcez pas une douille de 25 mm sur un arbre de 25,4 mm.
Monter une douille Taper Lock, étape par étape
- Nettoyez et dégraissez les cônes de la douille et du moyeu : pas d'huile, pas de graisse, sinon la douille glisse puis se bloque trop profond.
- Placez la douille dans le moyeu en alignant ses demi-trous lisses sur les demi-trous taraudés du moyeu.
- Huilez légèrement les vis (et elles seules), vissez-les à la main.
- Glissez l'ensemble sur l'arbre, clavette en place, à la position voulue.
- Serrez les vis alternativement et progressivement jusqu'au couple.
- Frappez la face de la douille au maillet par l'intermédiaire d'une cale, puis resserrez au couple. Répétez jusqu'à ce que le couple ne bouge plus.
- Remplissez de graisse les trous vides pour empêcher la terre d'y entrer ; recontrôlez le serrage après quelques heures de travail.
Démonter une douille bloquée
Retirez toutes les vis. Vissez une ou deux d'entre elles dans le ou les trous d'extraction (le demi-trou taraudé côté douille) et serrez alternativement : la vis pousse la poulie et décolle le cône. Pas besoin d'arrache-moyeu, ni de chauffer : une douille qui ne vient pas a souvent été montée grasse ou est rouillée ; un dégrippant laissé agir suffit.
Autres montages que vous rencontrerez
- Douille QD (standard nord-américain) : moyeu conique à bride et vis traversantes, non interchangeable avec la Taper Lock.
- Moyeu amovible à bride et frette de serrage : sur les machines anciennes ou spécifiques.
- Poulies variables (variateur) : deux flasques dont l'écartement change le diamètre de travail. Elles demandent des courroies larges de variateur, jamais des courroies classiques.
Les poulies à gorges et leurs douilles sont dans nos poulies et nos douilles Taper Lock ; les courroies dans le rayon courroies et les arbres, paliers et accouplements dans le rayon transmission. Pour les poulies crantées, voir les courroies dentées ; pour la boulonnerie de fixation, les classes de visserie et couples de serrage.
Questions fréquentes
Que signifie le numéro 2012 d'une douille Taper Lock ?
Il désigne la taille de la douille : les deux premiers chiffres sont liés à l'alésage maximal (50 mm pour une 2012), les deux derniers à la longueur (31,8 mm). Une poulie marquée 2012 accepte toutes les douilles 2012, de l'alésage de votre arbre.
Comment trouver le diamètre primitif d'une poulie SPA ?
Mesurez le diamètre extérieur et retirez 5,5 mm pour une poulie SPA, 4 mm pour une SPZ, 7 mm pour une SPB et 9,6 mm pour une SPC. Une SPA de 205,5 mm hors tout a ainsi un diamètre primitif de 200 mm.
Comment démonter une douille Taper Lock ?
Retirez toutes les vis, puis vissez-en une ou deux dans les trous d'extraction (les demi-trous taraudés côté douille) et serrez alternativement. La vis pousse le moyeu et décolle le cône, sans arrache-moyeu ni chauffage.
Une poulie SPB accepte-t-elle une courroie B ?
Oui. Les gorges des poulies normalisées ISO 4183 conviennent aux courroies étroites (SPB, XPB) et classiques (B) de même profil. Il ne faut simplement pas mélanger deux types de courroies sur une même transmission à plusieurs gorges.
