Trouver la référence d'une pièce agricole

Une commande de pièce agricole qui se passe bien commence toujours par la même chose : une référence sûre. Le numéro qui figure sur la pièce, celui de la vue éclatée du constructeur ou, à défaut, les cotes mesurées. Voici, dans l'ordre où nous les utilisons nous-mêmes à l'atelier, les cinq façons d'identifier une pièce de tracteur, de moissonneuse, de presse ou de tondeuse.

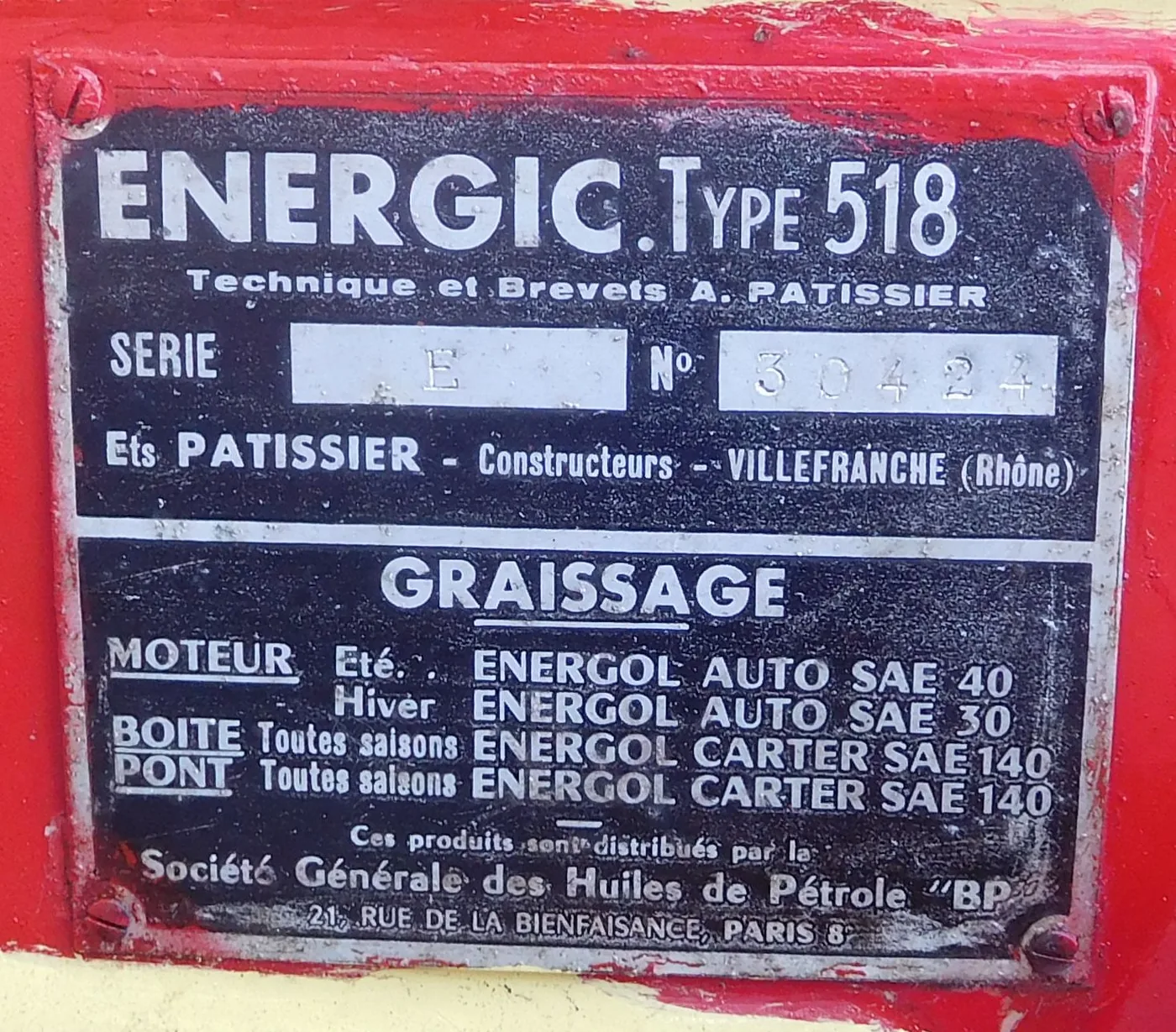

1. Partir de la machine : la plaque constructeur

Avant de chercher la pièce, identifiez précisément la machine. La plaque constructeur donne le type exact (un « 6120 » n'est pas un « 6120 M » ni un « 6120 R ») et le numéro de série, qui situe la machine dans une série de fabrication. Beaucoup de constructeurs ont changé une pièce en cours de série : la bonne référence dépend alors du numéro de série, pas seulement du modèle.

• Tracteur : plaque rivetée sur le châssis avant, le bâti moteur, le montant de porte de cabine ou sous le siège ; souvent une seconde plaque moteur, avec son propre numéro.
• Outil attelé (charrue, déchaumeur, presse, faucheuse) : plaque sur le châssis près de l'attelage ou du timon.
• Motoculture : étiquette sous le carter, sur le guidon ou sur le châssis d'une autoportée ; le moteur porte sa propre référence (Briggs & Stratton, Honda, Kawasaki, Loncin…), qui compte pour les filtres, lanceurs et carburateurs.

2. La vue éclatée et le catalogue de pièces

Chaque constructeur publie un catalogue de pièces (parts book) organisé en vues éclatées : un dessin de l'ensemble, chaque pièce numérotée, et un tableau qui donne la référence constructeur pour chaque numéro. C'est la source la plus fiable, parce qu'elle tient compte du numéro de série. La plupart de ces catalogues sont consultables en ligne, gratuitement ou via le concessionnaire.

Une fois la référence constructeur en main, tapez-la dans la recherche du site : nos fiches listent les références d'origine remplacées, et la recherche vous renvoie l'article adaptable ou de première monte qui la couvre. Pour comprendre la différence entre ces familles, lisez pièce d'origine, adaptable ou équivalente.

3. La référence gravée sur la pièce

Beaucoup de pièces portent leur identité sur elles. Les pièces normalisées se retrouvent directement à partir de ce marquage :

Attention aux pièces constructeur : le numéro frappé sur une fonte ou une tôle est parfois celui du sous-traitant ou du brut de fonderie, pas la référence de vente. Dans le doute, confirmez par la vue éclatée. Lisez aussi comment lire une désignation de roulement.

4. Mesurer la pièce

Quand rien n'est lisible, les cotes parlent. Un pied à coulisse suffit dans la plupart des cas. Relevez toujours :

• les diamètres (alésage, extérieur, tige, filetage) et le pas d'un filetage ;
• les longueurs hors tout, les entraxes de perçage et le nombre de trous ;
• l'épaisseur d'une pièce d'usure (soc, couteau, section), qui indique aussi son degré d'usure ;
• le sens (gauche/droite, pas à droite/pas à gauche) et la matière apparente.

Mesurez sur une zone non usée : un axe s'est aminci là où il tourne, une lame a perdu du fil. Comparez la pièce à sa jumelle de l'autre côté de la machine quand elle existe.

5. Une photo, et on s'en occupe

Vous n'avez ni référence ni plaque lisible ? Envoyez-nous depuis la page contact une ou deux photos nettes de la pièce (avec un mètre ou une pièce de monnaie dans le champ pour l'échelle), le nom de la machine et, si vous l'avez, le numéro de série. Nous faisons ce travail tous les jours : nous identifions la pièce et nous vous répondons avec le lien de la fiche à commander.

Les erreurs qui coûtent un retour

• Confondre le modèle et la version : un suffixe (M, R, Premium, Turbo) change les pièces.
• Oublier le côté : une pièce gauche et une droite ont deux références.
• Lire une cote en pouces comme des millimètres : les machines américaines et une partie des raccords hydrauliques sont en pouces.
• Se fier à la référence d'une pièce déjà remplacée par un adaptable d'une autre marque : repartez de la référence constructeur.
