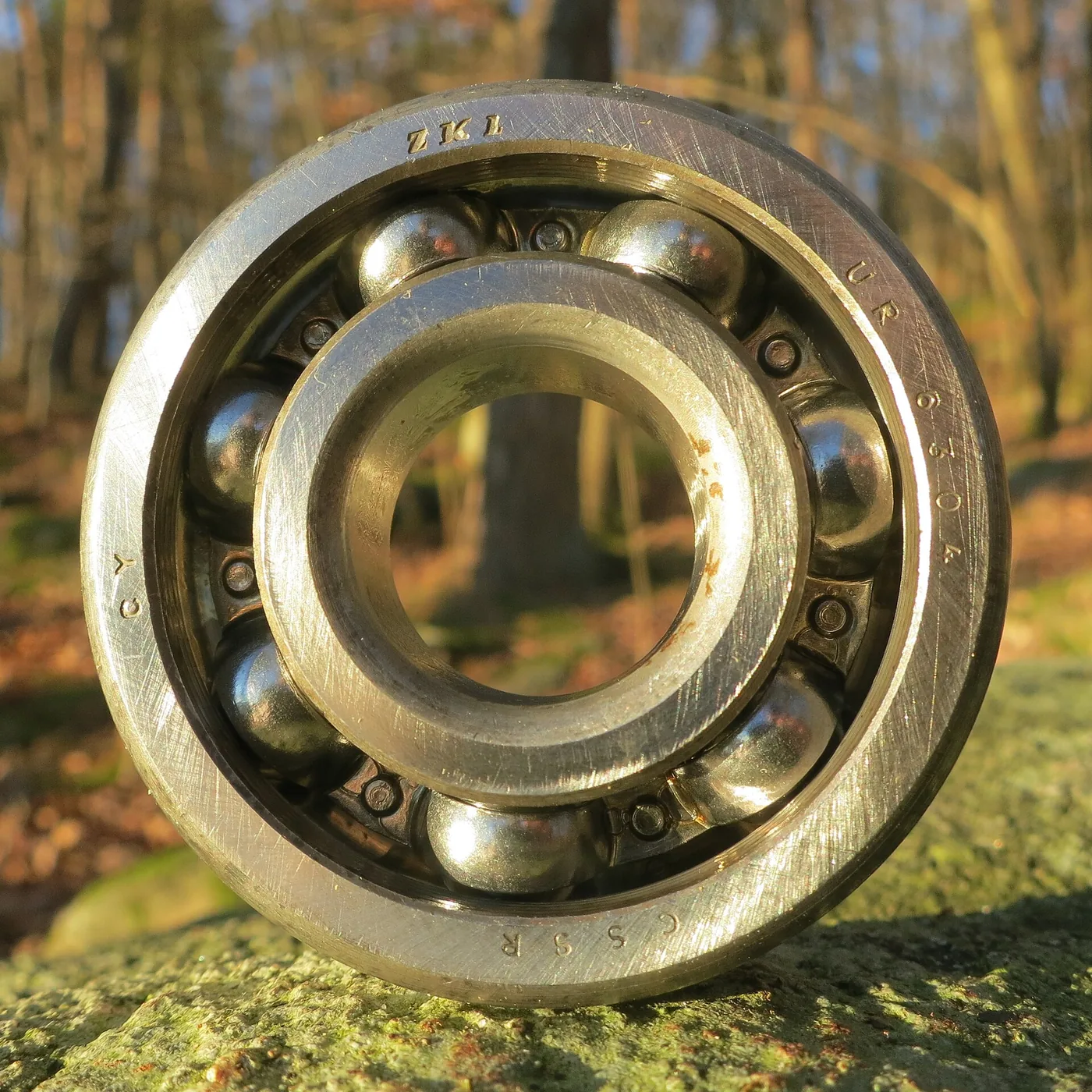

La désignation gravée sur un roulement dit tout de lui : son type, ses dimensions, son étanchéité et son jeu. Une fois qu'on sait la lire, on commande le bon roulement chez n'importe quel fabricant, parce que la norme ISO est la même pour tous. Ce guide couvre les roulements qu'on rencontre le plus sur un tracteur, une faucheuse, un semoir ou une tondeuse.
La structure d'une désignation
Prenons 6205-2RS C3 :
- 6 : le type. 6 = roulement rigide à une rangée de billes, le plus courant.
- 2 : la série de dimensions (largeur et diamètre extérieur). 0 = très légère, 2 = légère, 3 = moyenne, 4 = lourde. À même alésage, un 63xx est plus gros et plus costaud qu'un 62xx.
- 05 : l'alésage. Pour les codes 04 et plus, on multiplie par 5 : 05 → 25 mm. Cas particuliers : 00 = 10 mm, 01 = 12, 02 = 15, 03 = 17.
- 2RS : l'étanchéité (voir plus bas).
- C3 : le jeu interne.
Les cotes des séries courantes
| Désignation | Alésage | Ø extérieur | Largeur |
|---|---|---|---|
| 608 | 8 mm | 22 mm | 7 mm |
| 6202 | 15 mm | 35 mm | 11 mm |
| 6203 | 17 mm | 40 mm | 12 mm |
| 6204 | 20 mm | 47 mm | 14 mm |
| 6205 | 25 mm | 52 mm | 15 mm |
| 6206 | 30 mm | 62 mm | 16 mm |
| 6207 | 35 mm | 72 mm | 17 mm |
| 6305 | 25 mm | 62 mm | 17 mm |
| 6306 | 30 mm | 72 mm | 19 mm |
Un roulement sans marquage se retrouve par ses trois cotes : mesurez l'alésage, le diamètre extérieur et la largeur, et cherchez ces valeurs dans nos roulements rigides à billes.
Les suffixes d'étanchéité
| Suffixe | Signification | Quand le choisir |
|---|---|---|
| (aucun) | Ouvert | Lubrifié par le bain d'huile du carter (boîte, pont). |
| Z / ZZ (2Z) | Un / deux flasques métalliques | Poussière sèche, vitesse élevée ; ne retient pas l'eau. |
| RS / 2RS (2RS1, DDU, LLU) | Un / deux joints caoutchouc à contact | Boue, eau, lavage haute pression : le choix par défaut en agricole. |
| 2RZ, 2RSH, LLB | Joints sans contact ou à faible frottement | Vitesse élevée avec protection modérée. |
Un roulement 2RS est graissé à vie : on ne le regraisse pas. Sur une machine lavée au jet, préférez toujours des joints (RS) aux flasques (Z).
Le jeu interne : C2, CN, C3, C4
Le jeu est l'espace entre les billes et les bagues. CN (normal, souvent non marqué) convient à un montage courant. C3, jeu augmenté, est prescrit quand le roulement chauffe (moteur, alternateur, transmission) ou quand la bague intérieure est montée serrée sur l'arbre : la dilatation et le serrage consomment le jeu. C4 va plus loin pour les fortes températures ; C2, jeu réduit, sert aux montages de précision. Remplacer un C3 par un CN fait chauffer et gripper le roulement : respectez le suffixe d'origine.
Les autres familles que vous croiserez
- Roulements à rouleaux coniques (302xx, 320xx, 322xx, et les séries en pouces LM…, HM…) : moyeux de roue, ponts, pignons. Ils supportent des charges axiales et se montent par paire, avec un réglage de précharge. Voir les roulements coniques.
- Roulements-inserts (UC2xx, UCP, UCF, UCFL) : une bague intérieure élargie avec vis de blocage, montée dans un palier en fonte (P = semelle, F = bride carrée, FL = bride ovale). UC205 = alésage 25 mm. Voir les paliers.
- Roulements à rotule sur billes (12xx, 22xx) et sur rouleaux (222xx, 223xx) : ils tolèrent un défaut d'alignement ; on les trouve sur les rotors et les arbres longs.
- Roulements à aiguilles (NK, HK, NA) : croisillons de cardan, pignons de boîte, faible encombrement radial.
- Roulements spéciaux agricoles : disques de déchaumeur (203KRR, W208PP…), moyeux de faucheuse, paliers de pick-up. Ils portent souvent une désignation propre au fabricant ; les cotes et la référence d'origine restent la clé.
Le montage, en trois règles
- On presse toujours sur la bague qui se monte serrée (l'intérieure sur l'arbre, l'extérieure dans le logement), jamais à travers les billes.
- Un roulement neuf ne se lave pas ni ne se dégraisse ; un roulement ouvert se graisse au montage, sans remplir la cavité (un tiers).
- Un arbre marqué ou un logement ovalisé use le roulement neuf en quelques heures : contrôlez les portées avant de remonter.
Questions fréquentes
Quelle différence entre 6205-2RS et 6205-ZZ ?
Les deux ont les mêmes cotes (25 × 52 × 15 mm). 2RS désigne deux joints en caoutchouc (étanche aux poussières et à l'humidité, un peu plus de frottement) ; ZZ désigne deux flasques métalliques (protège des poussières, tourne plus libre, ne retient pas l'eau).
Que signifie le suffixe C3 ?
Un jeu interne plus grand que le jeu normal. Il est prescrit quand le roulement chauffe en service (moteur, transmission) ou quand l'arbre est monté serré : la dilatation consomme le jeu. Remplacer un C3 par un jeu normal fait chauffer le roulement.
Comment retrouver un roulement sans marquage lisible ?
Mesurez l'alésage, le diamètre extérieur et la largeur au pied à coulisse, puis cherchez ces trois cotes : elles identifient la série. Un 25 × 52 × 15 est un 6205, un 25 × 62 × 17 un 6305.
