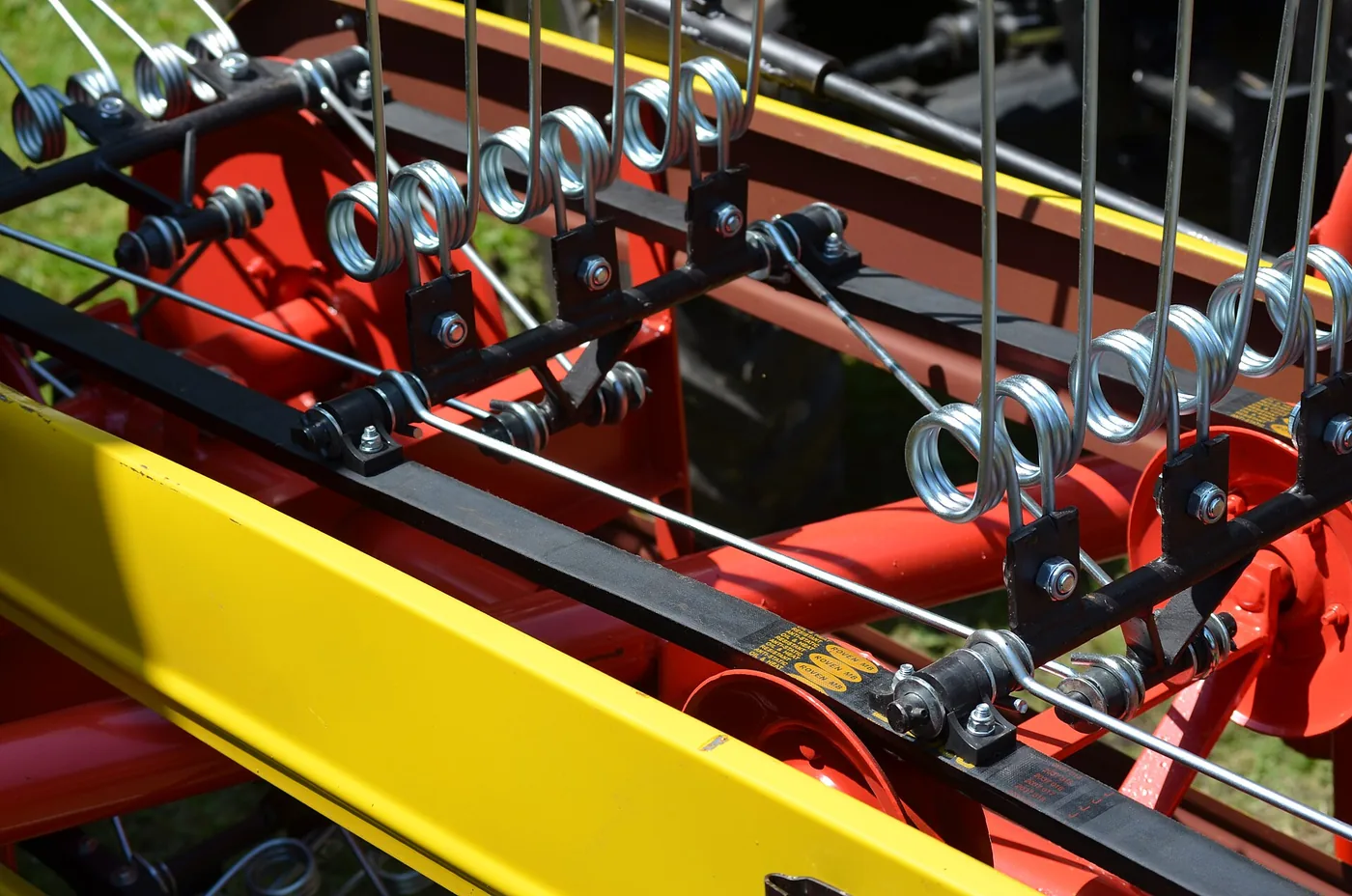

Une courroie se choisit par son profil (la section) et sa longueur. Le profil est presque toujours imprimé sur le dos ; la longueur aussi, tant que l'impression n'est pas effacée. Quand elle l'est, ou quand la courroie est en morceaux, il faut mesurer. Ce guide donne les profils qu'on rencontre sur les tracteurs, moissonneuses, presses et tondeuses, la façon de mesurer et les erreurs à éviter au remplacement.
Les profils courants
| Profil | Largeur au sommet | Hauteur | Où on le trouve |
|---|---|---|---|
| Z (10) | 10 mm | 6 mm | Petits moteurs, tondeuses |
| A (13) | 13 mm | 8 mm | Tondeuses, motoculteurs, ventilateurs |
| B (17) | 17 mm | 11 mm | Autoportées, presses, broyeurs |
| C (22) | 22 mm | 14 mm | Moissonneuses, ensileuses |
| SPZ | 9,7 mm | 8 mm | Alternateurs, pompes |
| SPA | 12,7 mm | 10 mm | Transmissions de tracteur et de machine |
| SPB | 16,3 mm | 13 mm | Presses, faucheuses, broyeurs |
| SPC | 22 mm | 18 mm | Moissonneuses, grosses transmissions |
| XPZ / XPA / XPB / XPC | comme SP* | comme SP* | Version crantée des SP : petites poulies, mieux refroidie |
| HA / HB / HC | comme A/B/C | variable | Courroies hexagonales (double trapèze) : entraînement des deux faces |
Les profils A, B, C (courroies classiques) et SPA, SPB, SPC (courroies étroites) ne sont pas interchangeables : une SPA est plus haute qu'une A pour une largeur voisine, et ses flancs sont plus raides. Elle transmet plus de puissance sur une poulie plus petite. Montez ce qui était monté. Parcourez nos courroies trapézoïdales par profil et longueur.
Mesurer une courroie
La longueur imprimée est, selon le profil, la longueur extérieure (La), intérieure (Li) ou primitive (Lp, Ld), mesurée à la ligne neutre de la section. Les fabricants suivent des conventions :
- Profils classiques Z, A, B, C : la longueur imprimée est le plus souvent la longueur intérieure (Li), en mm ou en pouces (« B 62 » = B de 62 pouces intérieurs, soit 1 575 mm).
- Profils étroits SPZ, SPA, SPB, SPC : la longueur imprimée est la longueur primitive (Lp). Exemple : SPB 1800.
- Courroies XP : même convention que les SP.
Pour convertir, on ajoute ou retranche une valeur propre au profil (à peu près 2 π fois la distance entre la ligne neutre et la face mesurée) :
| Profil | Lp = Li + | La = Lp + |
|---|---|---|
| Z | ≈ 22 mm | ≈ 16 mm |
| A | ≈ 30 mm | ≈ 21 mm |
| B | ≈ 43 mm | ≈ 26 mm |
| C | ≈ 58 mm | ≈ 30 mm |
| SPZ | ≈ 37 mm | ≈ 13 mm |
| SPA | ≈ 45 mm | ≈ 18 mm |
| SPB | ≈ 60 mm | ≈ 21 mm |
| SPC | ≈ 80 mm | ≈ 33 mm |
Une courroie usée s'est allongée et s'est enfoncée dans la gorge : mesurer la vieille courroie donne une valeur un peu trop grande. Arrondissez vers le bas à la longueur normalisée la plus proche.
Courroies dentées, crantées, kevlar
- Courroies dentées (synchrones) : entraînement sans glissement, sur poulies dentées (distribution, certains semoirs). On les choisit par pas (HTD 5M, 8M, 14M ; T5, T10 ; L, H), largeur et nombre de dents. Voir les courroies dentées.
- Trapézoïdales crantées (XPA, AX, BX) : le crantage intérieur améliore la flexion sur petites poulies et le refroidissement ; elles remplacent leur équivalent lisse.
- Kevlar (aramide) : le câble de traction aramide résiste aux chocs et aux embrayages par tension, d'où leur emploi sur les tondeuses autoportées et les broyeurs. À longueur et profil égaux, préférez-les là où l'origine en montait.
- Courroies plates et variateurs : les courroies larges de variateur (moissonneuses, ensileuses) se commandent par référence d'origine, la géométrie étant propre à chaque machine.
Remplacer par jeu, tendre correctement
Sur une transmission à plusieurs courroies, on remplace toutes les courroies en même temps, par un jeu appairé : une courroie neuve montée à côté d'usées est plus courte qu'elles, porte toute la charge et casse en quelques heures. Vérifiez au passage l'état des poulies (gorges polies ou usées en V) et des galets tendeurs : une poulie usée détruit une courroie neuve.
La tension se règle à la flèche : appuyez au milieu du brin le plus long et mesurez l'enfoncement, environ 16 mm par mètre d'entraxe sous une force donnée par le constructeur. Une courroie trop tendue charge les roulements d'arbre ; trop lâche, elle patine, chauffe et glace. Retendez après les premières heures : une courroie neuve se stabilise.
Lire l'usure
- Flancs brillants, glacés : la courroie a patiné (tension ou surcharge).
- Fissures sur le dos : vieillissement, chaleur, petites poulies.
- Fond de courroie qui touche le fond de gorge : poulie usée ou courroie affaissée.
- Usure d'un seul flanc : poulies désalignées.
Questions fréquentes
Ma courroie est cassée, comment retrouver sa longueur ?
Passez une ficelle dans la gorge des poulies en suivant le trajet de la courroie, mesurez-la : vous obtenez la longueur extérieure approximative. Retirez ensuite la valeur propre au profil pour obtenir la longueur de référence (voir le tableau du guide).
Quelle différence entre une courroie A et une SPA ?
Même largeur au sommet (13 mm environ) mais la SPA est plus haute (10 mm au lieu de 8) et à flancs plus raides : elle transmet davantage de puissance sur une poulie plus petite. On ne les mélange pas dans un jeu.
Faut-il remplacer toutes les courroies d'un jeu ?
Oui. Une courroie neuve montée à côté d'usées est plus courte qu'elles : elle porte toute la charge et casse en quelques heures. Nos jeux appairés sont livrés de la même tolérance.
