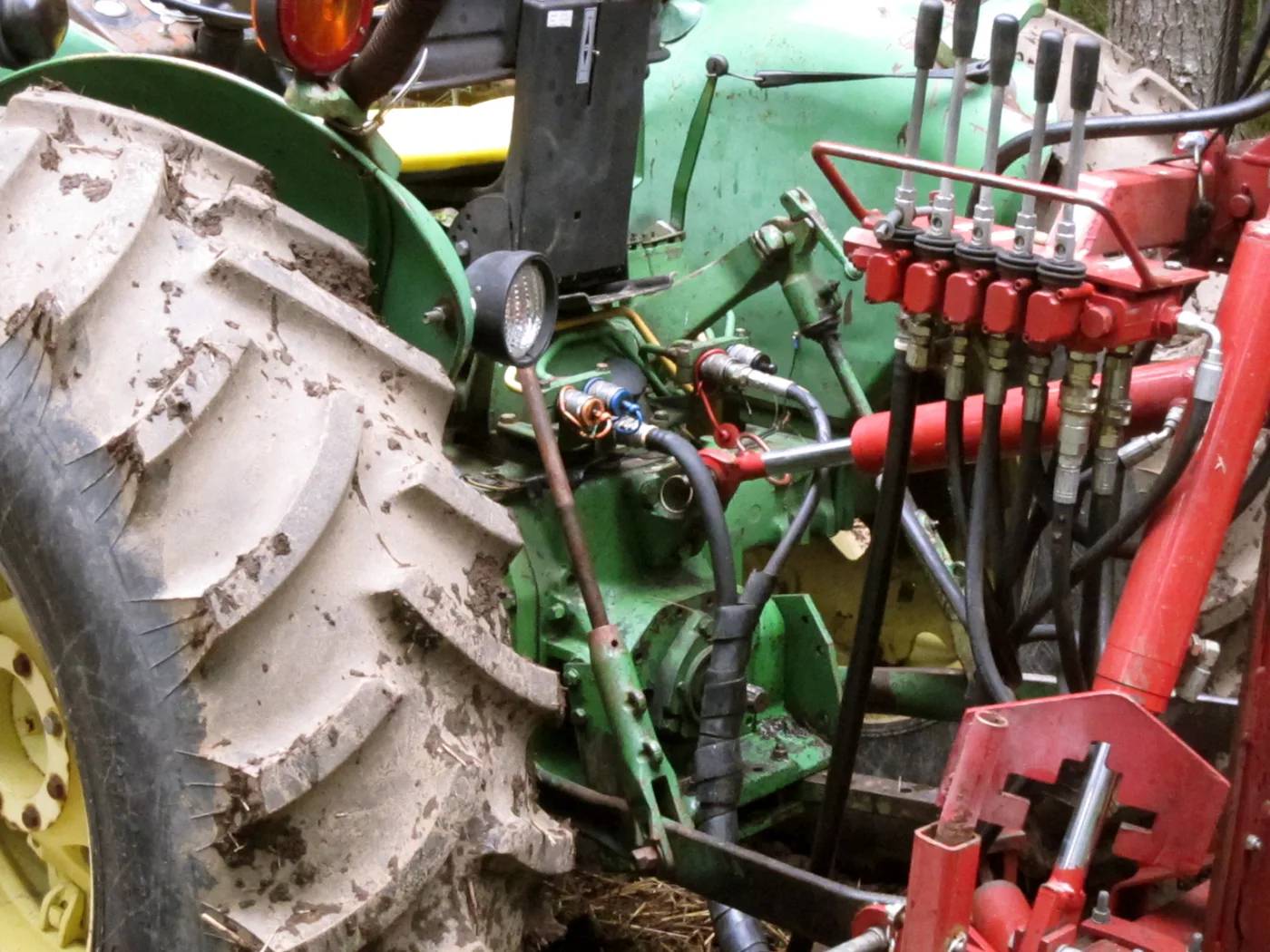

Sur un tracteur européen, les prises hydrauliques sont presque toujours des coupleurs ISO 7241-A en taille 1/2 pouce, la série dite agricole, compatible avec la norme tracteur ISO 5675. Un coupleur mâle d'outil se choisit donc d'abord par sa série (A, B ou face plate), puis par sa taille, puis par le filetage qui le relie au flexible. Deux coupleurs de séries différentes peuvent avoir l'air de s'emboîter : ils ne se verrouillent pas ou fuient. Voici comment les distinguer, les entretenir et régler le problème du coupleur qui « ne rentre pas » sous pression.
Les séries : ISO 7241-A, ISO 7241-B, face plate
| Série | Principe | Où on la trouve |
|---|---|---|
| ISO 7241-A | Verrouillage à billes, clapet à bille ou à pointeau dans chaque moitié | Tracteurs et outils agricoles européens (norme ISO 5675) |
| ISO 7241-B | Même principe, cotes d'emboîtement différentes | Industrie, machines d'origine américaine ou asiatique, certaines centrales |
| Face plate ISO 16028 | Deux faces planes qui se joignent sans espace mort | Travaux publics, chargeurs, outils frontaux, tracteurs récents en option |
Les séries A et B ne sont pas interchangeables, même en taille identique. Le coupleur à face plate a deux grands avantages : presque aucune perte d'huile à la déconnexion, et presque aucune entrée de poussière ou d'air à la connexion. C'est le meilleur choix pour un outil frontal souvent attelé et dételé dans la terre.
Les tailles
La taille d'un coupleur (1/4, 3/8, 1/2, 3/4 ou 1 pouce) désigne le corps et son passage, pas son filetage. Un coupleur 1/2 pouce peut très bien être taraudé en G 3/8 ou en M22 × 1,5.
| Taille | Emploi type |
|---|---|
| 1/4 et 3/8" | Petits circuits, centrales, outils de microtracteurs |
| 1/2" | Le standard des distributeurs de tracteur et des outils agricoles |
| 3/4" | Retours libres, gros débits, moteurs hydrauliques de broyeurs et de pompes |
| 1" | Très gros débits, retours de grosses machines |
Un coupleur trop petit crée une perte de charge qui chauffe l'huile et freine les mouvements. Le retour d'un moteur hydraulique à fort débit se branche sur le retour libre du tracteur, souvent en 3/4 pouce, et jamais par un coupleur de distributeur : la contre-pression ferait fuir le joint d'arbre du moteur.
Le filetage de raccordement
Côté flexible, les coupleurs se vissent sur un embout ou reçoivent directement un raccord. Les filetages les plus courants :
- BSP (G 1/2 le plus répandu, G 3/8, G 3/4) ;
- métrique à cône 24° : M18 × 1,5 pour un tube de 12 L, M22 × 1,5 pour un tube de 15 L ;
- JIC ou ORFS sur les machines d'origine américaine.
Pour identifier un filetage au pied à coulisse, voir reconnaître un filetage hydraulique.
Le coupleur qui ne rentre pas : la pression résiduelle
Un outil dételé au soleil voit son huile se dilater dans les flexibles : la pression monte derrière le clapet du coupleur mâle, et il devient impossible de le connecter. Les solutions, de la plus simple à la plus complète :
- Décomprimer côté tracteur : moteur arrêté, manœuvrer le levier du distributeur dans les deux sens ; beaucoup de tracteurs ont aussi un levier de décompression sur le bloc de coupleurs.
- Poser l'outil au sol (vérins en butée, sans charge) avant de le dételer, pour ne pas enfermer de pression.
- Équiper l'outil de coupleurs « connectables sous pression résiduelle », ou d'un décompresseur.
- Installer un multicoupleur (voir plus bas).
Ne desserrez jamais un raccord et ne frappez jamais sur le clapet d'un coupleur pour faire tomber la pression : l'huile jaillit d'un coup.
Push-pull et arrachement
Les coupleurs femelles des tracteurs sont en général de type « push-pull » : on connecte en poussant, on déconnecte en tirant sur le flexible, sans toucher à la bague. En cas de dételage oublié, le coupleur se sépare au lieu d'arracher le flexible. Cette fonction suppose des mâles en bon état, à la bonne norme, et un flexible assez long pour qu'il ne tire pas en virage.
Fuites et remplacement des joints
| Symptôme | Cause probable | Action |
|---|---|---|
| Suintement à la connexion | Joint torique ou bague anti-extrusion de la femelle usés | Kit de joints de coupleur femelle |
| Goutte au nez du mâle déconnecté | Clapet du mâle marqué ou pollué | Nettoyer ; remplacer le mâle s'il reste marqué |
| Coupleur qui ne verrouille pas | Série différente (A / B), billes ou bague usées, mâle abîmé | Vérifier la série, remplacer la pièce usée |
| Débit coupé, vérin qui ne bouge que dans un sens | Clapet bloqué en fermeture, mâle mal enfoncé | Reconnecter à fond, contrôler le mâle |
| Huile qui chauffe sur un moteur hydraulique | Coupleur trop petit, retour sur coupleur de distributeur | Passer en 3/4", retour libre |
Un mâle dont le nez a été écrasé ou rayé détruit le joint de la femelle à chaque connexion : remplacez-le avant de changer les joints du tracteur. Pour une fuite au raccord vissé derrière le coupleur, voir réparer une fuite de raccord.
Bouchons et propreté
Chaque connexion introduit dans le circuit la poussière déposée sur le nez du coupleur. Essuyez mâle et femelle avant chaque branchement, et remettez les bouchons anti-poussière sur les outils dételés. Des bouchons de couleurs différentes, assortis aux repères du tracteur, évitent aussi les inversions de fonctions. C'est un geste qui préserve la pompe et les distributeurs : voir la propreté de l'huile hydraulique.
Multicoupleurs
Un multicoupleur réunit deux à six lignes sur une plaque que l'on connecte d'un seul levier, souvent même sous pression résiduelle. On le trouve sur les chargeurs frontaux et les outils souvent échangés : pas d'erreur de branchement, pas de fuite, un attelage en quelques secondes. L'investissement se justifie vite quand un chargeur est dételé plusieurs fois par semaine (voir entretenir un chargeur frontal).
Commander
Relevez la série (comparez avec un coupleur connu du tracteur), la taille et le filetage, et dites-nous s'il faut un mâle ou une femelle. Vous trouverez les coupleurs dans le rayon coupleurs, les bouchons et capuchons dans les capuchons d'extrémité, les raccords et adaptateurs dans raccords hydrauliques, et tout le circuit dans le rayon hydraulique. Pour refaire le flexible qui porte le coupleur, voir composer un flexible hydraulique.
Questions fréquentes
Quels coupleurs hydrauliques sur un tracteur agricole ?
En Europe, presque toujours des coupleurs ISO 7241-A en taille 1/2 pouce, compatibles avec la norme tracteur ISO 5675. Les séries A et B ne sont pas interchangeables, même en taille identique : elles s'emboîtent mal, ne verrouillent pas ou fuient.
Pourquoi mon coupleur ne rentre pas ?
L'huile de l'outil dételé s'est dilatée et la pression résiduelle bloque le clapet du mâle. Décomprimez côté tracteur (moteur arrêté, levier du distributeur manœuvré, levier de décompression s'il existe), et posez toujours l'outil au sol avant de le dételer.
Quel est l'avantage d'un coupleur à face plate ?
Le coupleur à face plate (ISO 16028) ne perd presque pas d'huile à la déconnexion et n'introduit presque pas de poussière ni d'air à la connexion. C'est le meilleur choix pour un chargeur ou un outil frontal souvent attelé dans la terre.
Un coupleur qui fuit se répare-t-il ?
Le coupleur femelle se refait avec un kit de joint torique et de bague anti-extrusion. Si le nez du mâle est écrasé ou rayé, remplacez le mâle d'abord : il détruit le joint de la femelle à chaque connexion.
