La propreté d'une huile hydraulique se mesure en comptant les particules solides qu'elle contient, et s'exprime par un code de trois nombres défini par la norme ISO 4406, par exemple 18/16/13. Plus les nombres sont bas, plus l'huile est propre. C'est l'indicateur qui compte le plus pour la durée de vie d'une pompe, d'un distributeur ou d'un vérin : les fabricants de composants attribuent couramment 70 à 80 % des pannes hydrauliques à la contamination (particules, eau, air). Ce guide explique d'où vient la saleté, comment lire le code, quel niveau viser et comment filtrer.
D'où vient la contamination ?
- Le remplissage : une huile neuve en fût n'est pas propre. Elle a voyagé, a été transvasée, et sort souvent bien au-dessus de ce qu'un circuit moderne tolère. Un entonnoir ouvert et un bidon resté débouché font le reste.
- Le reniflard : chaque fois que le niveau du réservoir baisse (sortie des vérins), le réservoir aspire de l'air. Sans filtre, cet air apporte poussière et humidité.
- Les tiges de vérin : un racleur usé laisse entrer la boue collée sur la tige à chaque rentrée.

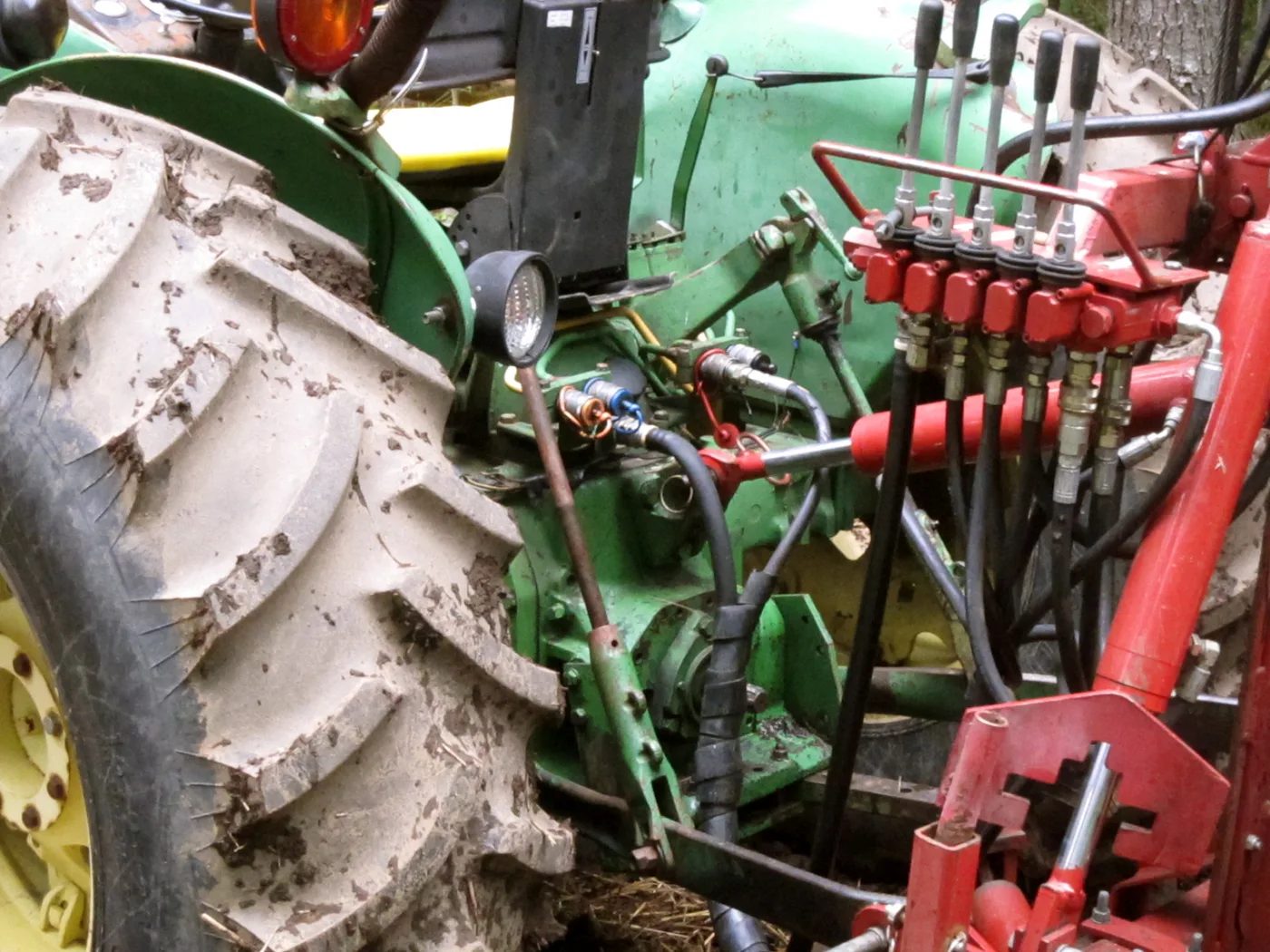

- Les coupleurs : un coupleur branché sans être essuyé injecte la terre de la prise dans le circuit. Les bouchons anti-poussière ne sont pas décoratifs.
- L'usure interne : pompe, distributeur et joints produisent eux-mêmes des particules, qui en arrachent d'autres. La contamination s'auto-entretient si le filtre ne l'arrête pas.
- Les interventions : flexible remplacé sans bouchonner les orifices, raccord ouvert dans un atelier poussiéreux.
Comment lire un code ISO 4406 ?
Le code donne trois « numéros d'échelle » correspondant au nombre de particules par millilitre d'huile plus grosses que 4 µm, que 6 µm et que 14 µm. Chaque échelon double la quantité : passer de 18 à 19, c'est deux fois plus de particules. Un code 18/16/13 signifie entre 1 300 et 2 500 particules de plus de 4 µm par millilitre, entre 320 et 640 de plus de 6 µm, et entre 40 et 80 de plus de 14 µm. Pour mémoire, un cheveu mesure environ 70 µm : ce qui abîme un distributeur ne se voit pas.
| Numéro d'échelle | Particules par mL (plus de…) | (jusqu'à) |
|---|---|---|
| 12 | 20 | 40 |
| 13 | 40 | 80 |
| 14 | 80 | 160 |
| 15 | 160 | 320 |
| 16 | 320 | 640 |
| 17 | 640 | 1 300 |
| 18 | 1 300 | 2 500 |
| 19 | 2 500 | 5 000 |
| 20 | 5 000 | 10 000 |
| 21 | 10 000 | 20 000 |
Quel niveau de propreté viser selon les composants ?
Le composant le plus sensible du circuit fixe la cible. Les valeurs ci-dessous sont des ordres de grandeur couramment publiés par les fabricants ; la notice de la machine ou du composant prime.
| Composant le plus exigeant du circuit | Cible indicative ISO 4406 |
|---|---|
| Pompe à engrenages, vérins, distributeur manuel (machine simple, benne, fendeuse) | 19/17/14 à 20/18/15 |
| Pompe à pistons, moteur hydraulique, circuit load sensing de tracteur | 18/16/13 à 17/15/12 |
| Distributeur proportionnel, électro-distributeur, direction assistée électronique | 17/15/12 à 16/14/11 |
| Servovalve | 16/14/11 et mieux |
Retenez l'ordre de grandeur : gagner deux échelons de propreté prolonge nettement la vie d'une pompe, et coûte bien moins cher qu'une pompe.
Aspiration, pression, retour : où filtre-t-on ?
| Emplacement | Finesse habituelle | Rôle |
|---|---|---|
| Aspiration (crépine) | grossière, de l'ordre de 100 à 150 µm | Protège la pompe des gros débris, sans freiner l'aspiration |
| Pression (après la pompe) | fine, 3 à 10 µm | Protège un composant sensible placé en aval |
| Retour (avant le réservoir) | 10 à 25 µm | Arrête ce que le circuit a produit ; c'est le filtre qui « nettoie » l'huile |
| Reniflard du réservoir | quelques µm | Empêche l'air aspiré d'apporter poussière et humidité |
La finesse annoncée ne suffit pas : regardez le rapport β (bêta) mesuré selon ISO 16889. β10(c) = 200 signifie que, pour 200 particules de plus de 10 µm qui entrent, une seule ressort : l'efficacité est de 99,5 %. À β = 2, le filtre n'arrête que la moitié des particules à cette taille. Deux cartouches « 10 µm » peuvent donc filtrer très différemment. Sur un tracteur, où l'huile de transmission sert aussi au relevage et aux distributeurs, respectez la référence de filtre du constructeur ou son équivalent exact : voir notre guide choisir les filtres d'un tracteur.
Quand changer le filtre hydraulique ?
La plupart des filtres de retour et de pression ont un clapet de dérivation (by-pass) : quand la cartouche est colmatée, le clapet s'ouvre et l'huile passe sans être filtrée. Un filtre bouché ne fait donc pas de bruit, il cesse simplement de travailler. D'où deux règles :
- si le filtre a un indicateur de colmatage (manomètre, témoin rouge, contact électrique), changez la cartouche dès qu'il passe en alerte, huile à température de service (à froid, l'huile épaisse le fait réagir trop tôt) ;
- sans indicateur, suivez la périodicité du constructeur, et raccourcissez-la après une casse de pompe, une intervention lourde ou un travail très poussiéreux.
Après une casse de pompe ou de moteur hydraulique, les débris sont partout : vidange, rinçage, filtres neufs, et un second changement de filtre après quelques heures de fonctionnement. Sans cela, la pompe neuve suit la précédente.
L'eau dans l'huile : comment la repérer ?
Une huile minérale dissout un peu d'eau sans que cela se voie ; au-delà de quelques centaines de ppm, l'eau se sépare, l'huile devient laiteuse ou de l'eau se dépose au fond du réservoir. L'eau fait rouiller les surfaces, dégrade les additifs et fatigue les roulements. Test d'atelier : une goutte d'huile sur une plaque chaude qui crépite contient de l'eau. Causes habituelles : condensation (machine stockée dehors, réservoir à moitié vide), lavage haute pression dirigé sur le reniflard ou les joints de tige. Le remède est la vidange, puis un reniflard à dessiccant (cartouche de gel de silice qui change de couleur quand elle est saturée) sur les machines exposées.
Méthode : garder une huile propre en cinq gestes
- Remplir à travers un filtre : pompe de transfert avec cartouche de 10 µm ou mieux, jamais d'entonnoir ouvert.
- Stocker les bidons fermés, à l'abri, couchés pour les fûts, bondes à l'horizontale.
- Essuyer et bouchonner chaque coupleur, chaque orifice ouvert lors d'une intervention.
- Remplacer les racleurs de tige usés dès qu'une tige ressort grasse de boue ; voir notre guide réparer un vérin hydraulique.
- Faire analyser l'huile sur les machines de valeur : un flacon prélevé moteur chaud, au même point à chaque fois, donne le code ISO 4406, l'eau et l'usure. L'évolution d'une analyse à l'autre en dit plus qu'une valeur isolée.
Commander les bonnes pièces
Donnez-nous la référence gravée sur l'ancienne cartouche ou sur la tête de filtre, ou la marque, le modèle et le numéro de série de la machine. Vous trouverez les cartouches dans les filtres hydrauliques, les huiles dans le rayon huiles (voir aussi choisir l'huile d'un tracteur), et le reste du circuit dans le rayon hydraulique.
Questions fréquentes
Que signifie le code ISO 4406 18/16/13 ?
Les trois nombres donnent la quantité de particules par millilitre d'huile plus grosses que 4, 6 et 14 microns. Un 18 correspond à 1 300 à 2 500 particules, un 16 à 320 à 640, un 13 à 40 à 80. Chaque échelon double la quantité : plus les nombres sont bas, plus l'huile est propre.
L'huile hydraulique neuve est-elle propre ?
Pas forcément. Une huile en fût a été transvasée et transportée, et elle est souvent plus chargée en particules que ce qu'un circuit moderne tolère. Il faut la verser à travers une pompe de transfert munie d'un filtre de 10 microns ou plus fin, jamais par un entonnoir ouvert.
Que veut dire un rapport bêta de 200 sur un filtre hydraulique ?
Qu'une seule particule de la taille indiquée ressort pour 200 qui entrent, soit une efficacité de 99,5 %. Le rapport est mesuré selon la norme ISO 16889. Deux filtres annoncés « 10 microns » peuvent avoir des rapports bêta très différents et donc filtrer très différemment.
Pourquoi mon huile hydraulique est-elle laiteuse ?
Une huile laiteuse contient de l'eau libre, souvent par condensation dans un réservoir exposé ou par un lavage haute pression dirigé vers le reniflard ou les joints de tige. L'eau fait rouiller et use pompe et roulements : vidangez et installez un reniflard à dessiccant.
