Les pièces d'usure d'une moissonneuse-batteuse se regroupent en cinq ensembles : la barre de coupe (sections, doigts, lame), le rabatteur et la vis d'alimentation, le convoyeur, les organes de battage (batteur et contre-batteur) et de nettoyage-séparation (grilles, secoueurs ou rotor), plus les courroies et chaînes qui les entraînent. Toutes se commandent à partir de la marque, du modèle et du numéro de série de la machine, et, pour la coupe, de la largeur de la table.
Retrouver la bonne référence
La plaque de la moissonneuse (sur le châssis, près de la cabine ou de l'échelle) donne le type et le numéro de série ; la table de coupe a sa propre plaque. Les constructeurs ont souvent changé de pièces en cours de série : le numéro de série départage deux références d'apparence identique. Relevez aussi :
- la largeur de coupe et le nombre de sections ;
- le type de lame (sections rivetées ou boulonnées, lisses ou crantées) ;
- la présence d'un rotor ou de secoueurs ;
- la référence gravée sur la pièce usée, si elle est lisible.
La méthode générale est détaillée dans trouver la référence d'une pièce agricole.

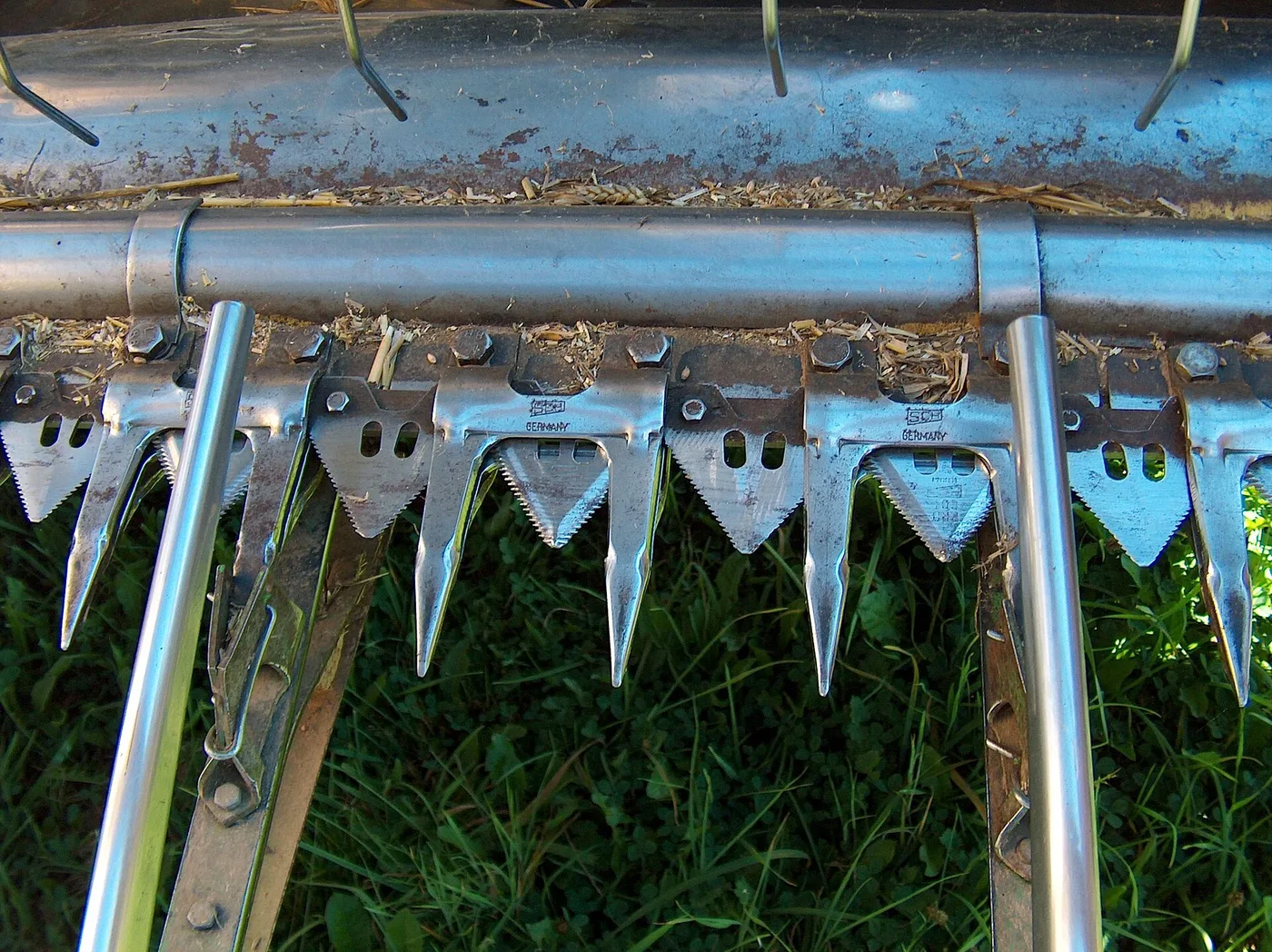

Barre de coupe : sections, doigts et lame
La barre de coupe fonctionne comme un ciseau : la section triangulaire, fixée sur le dos de lame, cisaille la tige contre la contre-lame du doigt. Le pas de coupe standard des moissonneuses est de 3 pouces (76,2 mm) : une section tous les 76,2 mm.
- Sections : lisses (coupe nette, céréales) ou crantées (dentelées, tiges dures, colza, soja). Elles se fixent par rivets ou par boulons ; le système doit rester celui de la barre.
- Doigts : forgés, simples ou doubles, avec contre-lame rapportée ou intégrée. Un doigt dont la contre-lame est arrondie ne coupe plus : la tige se couche au lieu d'être tranchée.
- Plaques d'usure et presse-lames : maintiennent la lame contre les doigts. Un jeu excessif fait bourrer la barre.
- Tête de lame et boîtier d'entraînement (bielle, oscillant) : un jeu dans la tête de lame casse les sections en série.
Les sections et doigts de faucheuse suivent la même logique : voir couteaux de faucheuse, sections et doigts.
Rabatteur, vis et convoyeur
- Dents de rabatteur : en plastique ou en acier à ressort, elles cassent sur les pierres et se remplacent au détail. Le palier excentrique et les paliers de barres s'usent aussi.
- Doigts escamotables de la vis d'alimentation : ils coulissent dans des guides en plastique. Un doigt usé ou tordu nourrit mal le convoyeur ; les guides se changent en même temps.
- Convoyeur (couloir d'engagement) : chaînes à barrettes, barrettes crantées, pignons et tambour. Mesurez l'allongement des chaînes (voir identifier une chaîne à rouleaux) et vérifiez l'usure des barrettes.
Batteur et contre-batteur
Le batteur porte des battes (barres striées) qui frottent les épis contre le contre-batteur, une grille courbe faite de barres et de fils. Les battes se remplacent par jeu complet, ou au moins par paires diamétralement opposées, avec leur boulonnerie : le batteur tourne vite et tout déséquilibre use ses paliers. Le contre-batteur se remplace ou se redresse quand ses barres sont arrondies ou ses fils tordus : le grain reste dans l'épi ou se casse.
Sur les machines à rotor, les pièces équivalentes sont les éléments de battage vissés sur le rotor et les grilles de séparation ; même principe de remplacement par jeu.
Grilles, secoueurs et élévateurs
- Grilles (grille supérieure, rallonge, grille inférieure) : réglables à lamelles ; elles se déforment ou se corrodent. Une lamelle qui ne se règle plus fausse le nettoyage.
- Secoueurs : sur les machines anciennes, les vilebrequins de secoueurs tournent dans des paliers en bois dur ou en plastique, qui s'usent et se remplacent ; sur les récentes, dans des roulements.
- Élévateurs à grain et à ôtons : chaînes à palettes caoutchouc, vis, fonds de vis. Des palettes usées font chuter le débit de la trémie.
Courroies de variateur et chaînes
Une moissonneuse porte plusieurs dizaines de courroies. Les plus sollicitées sont les courroies de variateur (batteur, avancement sur les machines anciennes, ventilateur) : larges, crantées, elles ne se remplacent jamais par une courroie trapézoïdale classique. Relevez la référence imprimée sur le dos, ou mesurez largeur et longueur (voir choisir une courroie agricole).
Les pièces à contrôler avant la moisson
| Organe | Signe d'usure | Conséquence si on attend | Pièces à prévoir |
|---|---|---|---|
| Barre de coupe | Sections émoussées ou cassées, doigts arrondis, jeu de lame | Coupe irrégulière, bourrages, tiges arrachées | Sections, rivets ou boulons, doigts, plaques d'usure |
| Rabatteur | Dents cassées, jeu aux paliers | Alimentation irrégulière, pertes en tête | Dents, paliers |
| Vis d'alimentation | Doigts courts ou tordus, guides ovalisés | Bourrages à l'entrée du convoyeur | Doigts, guides |
| Convoyeur | Chaînes allongées, barrettes usées | Chaîne qui saute, casse en pleine coupe | Chaînes, barrettes, pignons |
| Batteur | Stries des battes effacées, vibrations | Grain non battu, paliers détruits | Jeu de battes et boulonnerie |
| Contre-batteur | Barres arrondies, fils tordus | Pertes de grain, casse | Contre-batteur ou éléments |
| Secoueurs | Jeu aux paliers | Bruit, casse de vilebrequin | Paliers bois ou plastique, roulements |
| Transmissions | Courroies craquelées, flancs brillants, chaînes raides | Panne en plein chantier | Courroies de variateur, chaînes, galets |
Les pièces de moissonneuse sont dans le rayon moissonneuse-batteuse, les sections et doigts dans sections et doigts, les courroies dans le rayon courroies, les chaînes dans les chaînes à rouleaux et le reste du matériel de récolte dans récolte et fourrage.
Questions fréquentes
Quel est le pas de coupe d'une barre de moissonneuse-batteuse ?
Le pas standard est de 3 pouces, soit 76,2 mm : une section tous les 76,2 mm. Les sections se commandent aussi selon leur fixation (rivets ou boulons) et leur tranchant (lisse pour les céréales, cranté pour les tiges dures).
Faut-il changer toutes les battes du batteur en même temps ?
Oui, par jeu complet ou au minimum par paires diamétralement opposées, avec leur boulonnerie. Le batteur tourne vite : une batte plus lourde ou plus légère que les autres crée un déséquilibre qui détruit les paliers.
Quelles pièces contrôler sur une moissonneuse avant la moisson ?
Les sections et doigts de la barre de coupe, les dents du rabatteur, les doigts de la vis d'alimentation, les chaînes du convoyeur, les battes et le contre-batteur, les grilles, les paliers de secoueurs et les courroies de variateur. Le tableau du guide détaille les signes d'usure de chacune.
Comment trouver la référence d'une pièce de moissonneuse ?
Relevez le type et le numéro de série sur la plaque de la machine, et la plaque de la table de coupe pour les pièces de coupe. Les constructeurs ont souvent changé de pièces en cours de série : le numéro de série départage deux références d'apparence identique.
