Sur un tracteur ou une machine récente, les faisceaux se raccordent par des connecteurs étanches dont les plus répandus sont les Deutsch DT (corps gris ou noir, verrou orange ou vert) et les AMP Superseal 1.5. Pour les identifier, comptez les voies, repérez la famille au dessin du corps et du verrou, et notez la section des fils. Une connexion refaite dans les règles tient aussi longtemps que le faisceau d'origine ; un domino ou du ruban adhésif lâche au premier lavage.
Les familles de connecteurs étanches
| Famille | Comment la reconnaître | Voies | Intensité par contact (ordre de grandeur) | Usage typique |
|---|---|---|---|---|
| Deutsch DT | Corps plastique rigide, verrou secondaire (cale) orange ou vert en face avant | 2, 3, 4, 6, 8, 12 | 13 A | Capteurs, électrovannes, feux, faisceaux d'outils |
| Deutsch DTM | Même allure, en plus petit | 2 à 12 | 7,5 A | Capteurs, signaux, électronique |
| Deutsch DTP | Même allure, en plus gros | 2 et 4 | 25 A | Alimentations, moteurs électriques, phares puissants |
| AMP Superseal 1.5 | Corps arrondi, joint de périphérie, verrou à languette | 1 à 6 | selon contact | Faisceaux automobiles et agricoles, feux |
| Junior Timer | Contacts plats de 2,8 mm, versions étanches ou non | 1 à plusieurs dizaines | selon contact | Faisceaux de cabine, calculateurs |
| MetriPack (150, 280, 480, 630) | Le nombre donne la largeur de la languette (1,5 à 6,3 mm) | variable | selon série | Matériel d'origine américaine |
Un connecteur se commande en deux moitiés, mâle et femelle (chez Deutsch : fiche « plug » à contacts femelles et embase « receptacle » à contacts mâles), avec leurs contacts, leurs bouchons d'obturation pour les voies vides et leur verrou secondaire. Sans verrou, les contacts reculent et le connecteur coupe au premier cahot.
Contacts et outils de sertissage
Chaque famille a ses contacts à sertir, dimensionnés pour une plage de section de fil, et son outil :
- Les contacts usinés (Deutsch « solid ») se sertissent avec une pince à quatre points indentés, réglée sur la taille du contact.
- Les contacts estampés (Deutsch « stamped », Superseal, Junior Timer) se sertissent avec une pince à matrice qui roule les ailettes sur le conducteur et sur l'isolant.
- Le petit joint de fil (un par voie) doit correspondre au diamètre extérieur de l'isolant : trop grand, l'eau passe ; trop petit, il se déchire.
- Pour extraire un contact, on retire le verrou et on libère le cliquet du contact avec l'outil d'extraction de la famille, jamais en tirant sur le fil.
Un sertissage réussi ne se dessertit pas en tirant fermement à la main sur le fil, et l'on voit les brins dépasser légèrement à l'avant du fût. Ne soudez pas un contact à sertir : la soudure rigidifie le fil, qui casse juste derrière sous les vibrations.
Cosses : œillet, fourche, languette
Les cosses préisolées suivent un code couleur universel qui donne la section de fil acceptée :
| Couleur | Section de fil | Équivalent AWG |
|---|---|---|
| Rouge | 0,5 à 1,5 mm² | 22 à 16 |
| Bleu | 1,5 à 2,5 mm² | 16 à 14 |
| Jaune | 4 à 6 mm² | 12 à 10 |

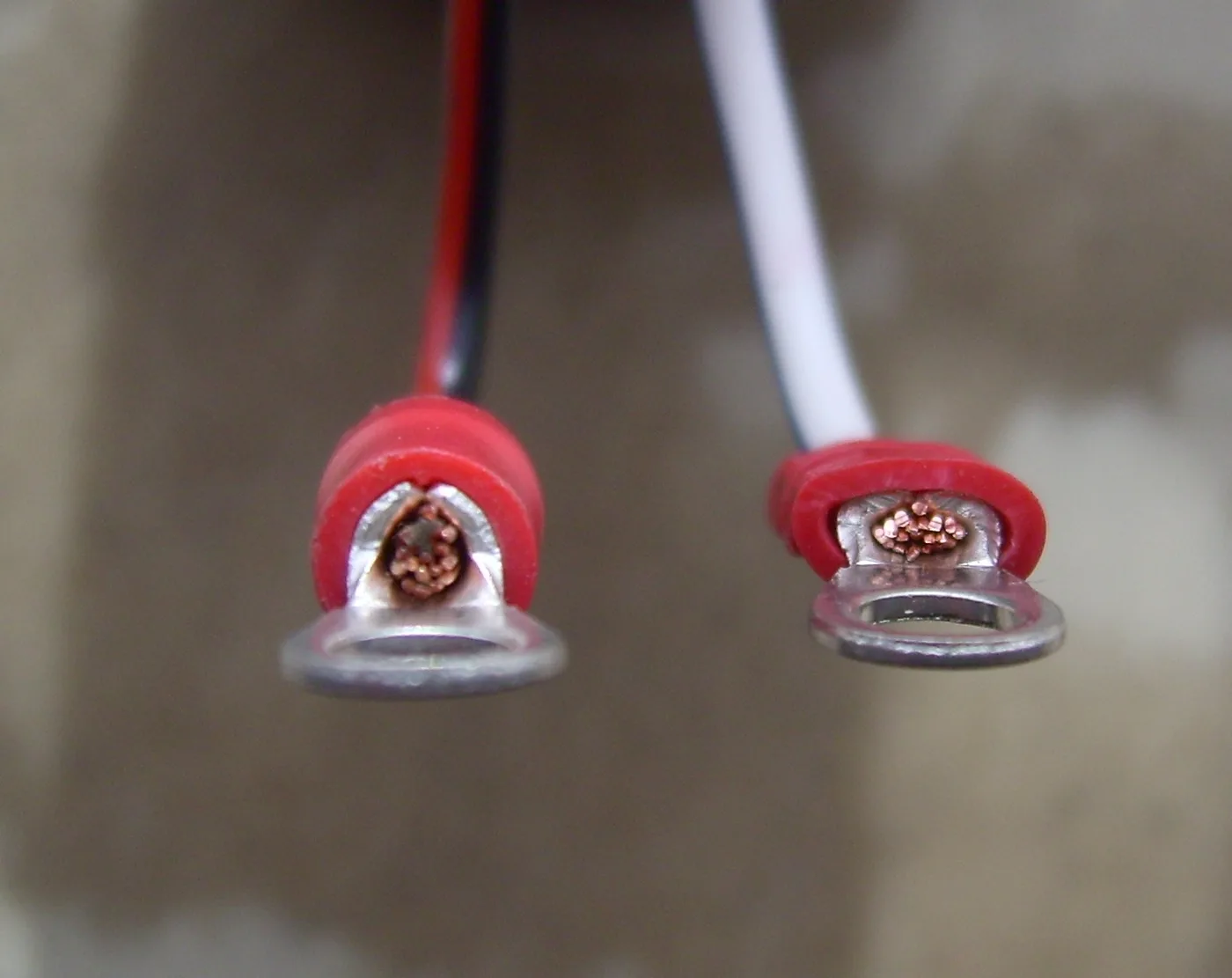

- À œillet : se choisit aussi par le diamètre du goujon (M4, M5, M6, M8, M10). La seule qui ne peut pas s'échapper : obligatoire sur les bornes de batterie, de démarreur et d'alternateur.
- À fourche : se pose sans retirer la vis, mais peut glisser si la vis se desserre.
- Plates (« Faston ») : languettes de 6,3 × 0,8 mm (la plus courante), 4,8 mm et 2,8 mm, sur les interrupteurs, relais et feux.
Au-delà de 6 mm² (batterie, démarreur), on utilise des cosses tubulaires en cuivre étamé serties à la pince hexagonale ou au sertisseur à poinçon, puis protégées par une gaine.
Quelle section de câble selon l'intensité et la longueur ?
En 12 V, la chute de tension limite la section bien avant l'échauffement : un phare qui reçoit 11 V éclaire nettement moins. Le tableau donne la section de cuivre pour une chute de tension de 0,5 V au plus (environ 4 %), aller et retour compris, calculée par S = 2 × L × I × 0,0175 / 0,5.
| Intensité | Longueur de 1,5 m | Longueur de 3 m | Longueur de 6 m | Exemple |
|---|---|---|---|---|
| 5 A | 1 mm² | 1,5 mm² | 2,5 mm² | Phare de travail LED de 50 à 60 W |
| 10 A | 1,5 mm² | 2,5 mm² | 6 mm² | Deux phares halogènes H3 de 55 W |
| 15 A | 2,5 mm² | 4 mm² | 10 mm² | Ventilateur, pompe de transfert |
| 20 A | 2,5 mm² | 6 mm² | 10 mm² | Rampe de phares, gyrophare et feux d'outil groupés |
| 30 A | 4 mm² | 10 mm² | 16 mm² | Alimentation générale d'un boîtier de commande |
La longueur est celle du câble d'alimentation, de la batterie ou du fusible jusqu'à l'appareil ; la formule double pour le retour à la masse. Le fusible protège le câble : il se choisit d'après la section posée, pas d'après l'appareil. Voir choisir relais, fusibles et faisceau 12 V.
Protéger une connexion : gaine à colle et passe-fils
- Gaine thermorétractable à colle (rapport 3:1 ou 4:1) : la colle fond et scelle le fil dans la gaine. C'est la seule protection durable d'une épissure ou d'une cosse en extérieur.
- Gaine annelée et passe-fils caoutchouc : là où le faisceau traverse une tôle ou longe une pièce qui bouge.
- Graisse diélectrique : un film sur le joint d'un connecteur facilite l'emboîtement ; elle ne remplace pas un joint manquant.
Les erreurs classiques
- Le domino : non étanche, il s'oxyde en quelques semaines et finit par chauffer.
- Le ruban adhésif : il se décolle à la chaleur et laisse l'eau entrer par capillarité le long des brins.
- La torsade de fils : résistance de contact élevée, échauffement, panne intermittente.
- Le sertissage à la pince plate : il écrase sans tenir.
- La mauvaise masse : peinte, rouillée ou sur un support silentbloc ; la moitié des pannes d'éclairage d'outil viennent de là.
Connecteurs, contacts et outils sont dans nos connecteurs ; câbles, gaines et cosses dans le rayon câbles et le rayon électricité ; protections dans relais et fusibles. Pour le câblage de la prise d'attelage, voir la prise de remorque 7 et 13 broches ; pour l'éclairage, choisir un phare de travail LED.
Questions fréquentes
Quelle différence entre Deutsch DT, DTM et DTP ?
Ce sont trois tailles de la même famille de connecteurs étanches. Le DTM, le plus petit, passe environ 7,5 A par contact ; le DT, le plus courant, environ 13 A ; le DTP, le plus gros, environ 25 A. Chaque taille a ses contacts et son outil de sertissage.
Que signifient les couleurs des cosses électriques ?
La couleur de l'isolant donne la section de fil acceptée : rouge pour 0,5 à 1,5 mm², bleu pour 1,5 à 2,5 mm², jaune pour 4 à 6 mm². Le code est le même chez tous les fabricants de cosses préisolées.
Quelle section de câble pour un phare de travail LED ?
Pour un phare LED de 50 à 60 W (environ 5 A en 12 V), 1,5 mm² suffit jusqu'à 3 m de câble et 2,5 mm² jusqu'à 6 m, pour rester sous 0,5 V de chute de tension. Le fusible se choisit d'après la section du câble posé.
Peut-on souder un contact de connecteur au lieu de le sertir ?
Non. La soudure rigidifie le fil juste derrière le contact, et il casse à cet endroit sous les vibrations. Les contacts de connecteurs étanches se sertissent avec l'outil de leur famille, et le joint de fil doit correspondre au diamètre de l'isolant.
