Une pompe de pulvérisateur se choisit sur deux chiffres : le débit, qui doit couvrir la consommation de la rampe plus le brassage de la cuve avec une marge, et la pression maximale, qui dépend du type de travail (une vingtaine de bars suffisent pour une rampe de grandes cultures, 40 à 50 bar pour l'arboriculture ou le traitement à la lance). La pompe à membranes est la plus répandue parce que le produit ne touche jamais les pièces en mouvement. Ce guide explique le calcul, le choix et l'entretien qui fait durer une pompe.
Quel débit de pompe faut-il ?
Le débit consommé par la rampe se calcule ainsi :
Débit rampe (l/min) = volume/ha (l) × vitesse (km/h) × largeur (m) ÷ 600
Exemple : 150 l/ha à 8 km/h sur 24 m donnent 150 × 8 × 24 ÷ 600 = 48 l/min.
À ce débit s'ajoute le brassage hydraulique de la cuve, qui maintient la bouillie homogène. On recommande couramment un brassage de l'ordre de 5 à 10 % du volume de la cuve par minute, soit 150 à 300 l/min pour une cuve de 3 000 l. C'est pourquoi la pompe d'un pulvérisateur traîné paraît surdimensionnée par rapport à la seule rampe. Ajoutez une marge d'environ 20 % pour l'usure et les pics de vitesse.
| Machine type | Cuve | Débit de pompe usuel | Pression maximale usuelle |
|---|---|---|---|
| Porté grandes cultures 12 à 15 m | 600 à 1 000 l | 100 à 150 l/min | 15 à 20 bar |
| Porté ou traîné 18 à 24 m | 1 200 à 3 000 l | 150 à 280 l/min | 15 à 20 bar |
| Traîné 28 à 36 m | 3 000 l et plus | 250 l/min et plus, souvent deux pompes | 15 à 20 bar |
| Atomiseur vigne et vergers | 1 000 à 2 000 l | 70 à 150 l/min | 40 à 50 bar |
| Traitement à la lance, désherbage de cour | 100 à 400 l | 20 à 60 l/min | 30 à 50 bar |
Ces valeurs sont des ordres de grandeur ; la notice du pulvérisateur donne le débit d'origine, qui est le premier repère pour un remplacement.
Membranes, pistons, centrifuge : quelles différences ?

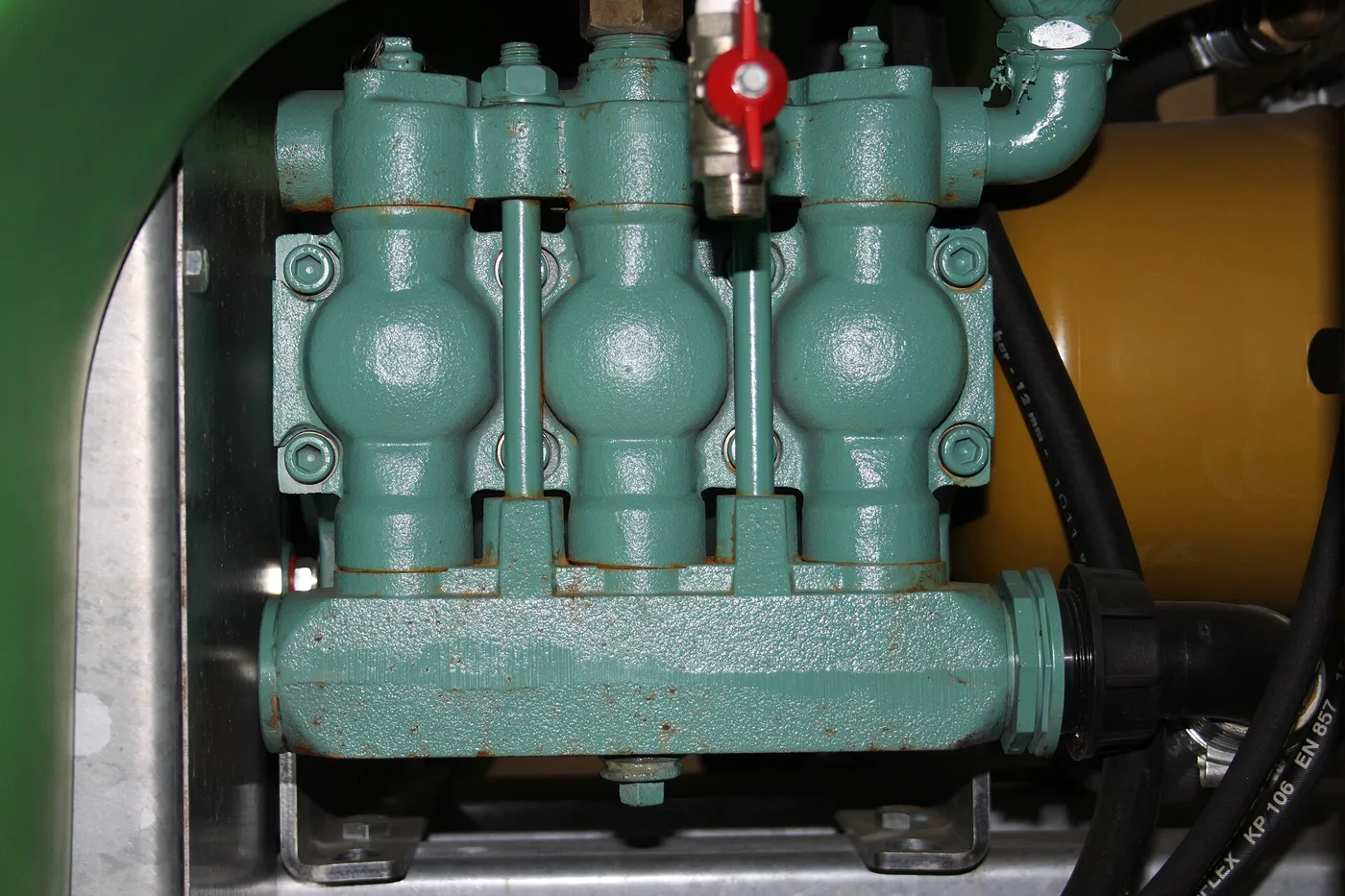

- Pompe à membranes (ou à pistons-membranes) : des pistons actionnent des membranes en caoutchouc ; le produit reste du côté membrane, l'huile de graissage de l'autre côté. Elle tolère les bouillies abrasives et le fonctionnement à sec pendant de courts instants. C'est le standard des pulvérisateurs agricoles.
- Pompe à pistons : produit des pressions élevées avec un excellent rendement, mais le produit est au contact des pistons et de leurs joints. On la trouve surtout sur les machines haute pression.
- Pompe centrifuge : très gros débit, faible pression, souvent entraînée hydrauliquement ; utilisée sur les grandes machines et pour le remplissage.
Les pompes à membranes des marques Annovi Reverberi, Comet, Udor ou Bertolini se déclinent en 2, 3, 4 ou 6 membranes. Plus il y a de membranes, plus le débit est régulier et plus la pompe est grosse.
Le régime d'entraînement
La plupart des pompes sont prévues pour 540 tr/min à la prise de force ; certaines acceptent 1 000 tr/min ou existent en version 1 000. Le débit d'une pompe volumétrique est proportionnel à son régime : à 450 tr/min, elle ne débite plus que les cinq sixièmes de son débit nominal. Si vous travaillez en prise de force économique, vérifiez que le débit restant couvre encore la rampe et le brassage. Ne faites jamais tourner une pompe au-delà de son régime maximal.
L'accumulateur de pression
L'accumulateur (la cloche au sommet de la pompe) amortit les pulsations des membranes. Il contient une membrane et un volume d'air ou d'azote à une pression de gonflage qui dépend de la pression de travail : la notice de la pompe la donne, souvent sous forme de fourchette (une fraction de la pression de travail). Un accumulateur dégonflé ou crevé se reconnaît à l'aiguille du manomètre qui vibre et à une rampe qui « bat ». Contrôlez la pression de gonflage au manomètre à pneu, pompe à l'arrêt et circuit sans pression.
Membranes et clapets : matières et usure
| Matière de membrane | Points forts | À éviter avec |
|---|---|---|
| Nitrile (NBR) | Économique, bonne tenue aux huiles | Certains solvants, engrais liquides agressifs selon la notice |
| Polyuréthane (type Desmopan) | Très bonne résistance mécanique, longévité | Eau chaude, certains produits alcalins |
| Élastomère fluoré (type Viton) | Résiste à de nombreux produits chimiques et solvants | Prix élevé, rigidité à froid |
Suivez la matière préconisée par le fabricant de la pompe pour vos produits. Les clapets d'aspiration et de refoulement s'usent aussi : un clapet entartré ou déformé fait chuter le débit sans autre symptôme. On les change en même temps que les membranes.
Entretien d'une pompe à membranes
- Chaque jour : niveau d'huile au regard ou au bocal ; aspect de l'huile.
- Après chaque traitement : rinçage à l'eau claire, pompe tournante, pour chasser la bouillie des clapets.
- Vidange : aux intervalles de la notice, avec l'huile préconisée (souvent une SAE 30 ou une 15W40 selon les marques).
- Membranes : remplacement préventif selon les heures et l'agressivité des produits ; beaucoup d'ateliers les changent tous les deux ou trois ans en usage normal.
- Hivernage : vidange complète du circuit puis passage d'un antigel adapté, pompe tournante, jusqu'à la sortie des buses. Une pompe gelée fend son corps.
Le détail de l'hivernage et du contrôle obligatoire est dans notre guide entretenir un pulvérisateur.
Régulateur et retour en cuve
La pompe débite en permanence ; c'est le régulateur (manuel à pression constante, ou électronique proportionnel à l'avancement) qui dose ce qui va à la rampe et renvoie le reste en cuve. Un régulateur qui colle, des vannes de tronçon qui fuient ou un retour bouché donnent des symptômes qu'on attribue à tort à la pompe. Vérifiez-les avant de conclure. Un filtre d'aspiration colmaté fait caviter la pompe (bruit de gravier, débit qui chute) : c'est la première chose à contrôler.
Commander chez nous
Relevez la marque, le modèle et le numéro de série de la pompe sur sa plaque, ainsi que le régime et le sens de rotation. Nos pompes complètes sont dans le rayon pompes de pulvérisation, les kits de membranes, clapets et joints dans le rayon membranes, les régulateurs et vannes dans le rayon vannes de pulvérisation et l'ensemble dans le rayon pulvérisation. Pour la suite du circuit, voyez notre guide choisir une buse de pulvérisation et, pour vous protéger pendant l'entretien, le guide des gants de travail.
Questions fréquentes
Comment calculer le débit de pompe d’un pulvérisateur ?
Le débit de la rampe vaut volume/ha × vitesse (km/h) × largeur (m) ÷ 600, en l/min : 48 l/min pour 150 l/ha à 8 km/h sur 24 m. On y ajoute le brassage de la cuve, couramment 5 à 10 % de son volume par minute, et une marge d’environ 20 %.
Pourquoi l’huile de ma pompe de pulvérisateur est blanche ?
Une huile blanchâtre, grise ou laiteuse, ou dont le niveau monte, signale une membrane percée : la bouillie passe dans le carter. Arrêtez la pompe aussitôt, remplacez toutes les membranes, rincez le carter et refaites le plein d’huile, sinon pistons et vilebrequin sont détruits.
Quelle pression pour une pompe de pulvérisateur ?
Une vingtaine de bars suffisent pour une rampe de grandes cultures, qui travaille le plus souvent entre 2 et 5 bar aux buses. Les atomiseurs de vigne et d’arboriculture et le traitement à la lance demandent des pompes de 40 à 50 bar.
