Le calibre d'une buse se déduit de trois données : le volume à appliquer par hectare, la vitesse d'avancement et l'écartement des buses sur la rampe. La formule donne le débit par buse ; le code couleur ISO donne le calibre qui fournit ce débit à la pression voulue. Le type de buse (fente classique, injection d'air, miroir, pastille) se choisit ensuite selon le produit et le risque de dérive. Ce guide détaille le calcul, le choix et le contrôle des buses au verre doseur.
Comment calculer le débit d'une buse ?
Débit par buse (l/min) = volume/ha (l) × vitesse (km/h) × écartement (m) ÷ 600
Exemple : 150 l/ha, 8 km/h, buses tous les 0,50 m donnent 150 × 8 × 0,5 ÷ 600 = 1,0 l/min par buse. Une buse de calibre 025 (lilas), qui débite 0,98 l/min à 3 bar, convient.
Le débit varie comme la racine carrée de la pression : pour doubler le débit d'une buse, il faut multiplier la pression par quatre. C'est pourquoi on change de calibre plutôt que de pression quand le volume change nettement. Chaque buse a une plage de pression de travail (indiquée par le fabricant) : en sortir dégrade la taille des gouttes et la répartition.
Le code couleur ISO des buses
La norme ISO 10625 attribue une couleur à chaque calibre. Le calibre correspond au débit en gallons US par minute à 40 psi, multiplié par 100 : une buse 02 débite 0,2 gal/min, soit 0,79 l/min à 3 bar.
| Calibre | Couleur | Débit à 2 bar | Débit à 3 bar | Débit à 4 bar |
|---|---|---|---|---|
| 01 | Orange | 0,32 l/min | 0,39 l/min | 0,45 l/min |
| 015 | Vert | 0,48 l/min | 0,59 l/min | 0,68 l/min |
| 02 | Jaune | 0,65 l/min | 0,79 l/min | 0,91 l/min |
| 025 | Lilas | 0,80 l/min | 0,98 l/min | 1,13 l/min |
| 03 | Bleu | 0,96 l/min | 1,18 l/min | 1,36 l/min |
| 04 | Rouge | 1,29 l/min | 1,58 l/min | 1,82 l/min |
| 05 | Marron | 1,61 l/min | 1,97 l/min | 2,27 l/min |
| 06 | Gris | 1,93 l/min | 2,36 l/min | 2,72 l/min |
| 08 | Blanc | 2,57 l/min | 3,15 l/min | 3,64 l/min |
Pour une rampe à 0,50 m à 3 bar, un 02 jaune donne environ 95 l/ha à 10 km/h ; un 03 bleu, environ 140 l/ha ; un 04 rouge, environ 190 l/ha. Le chiffre qui suit le calibre sur la buse (110-03, 80-02) est l'angle du jet en degrés : 110° pour les rampes à 0,50 m travaillant à 50 cm de la cible, 80° pour des rampes plus hautes ou des jets plus concentrés.
Comment réduire la dérive ?
La dérive est la part de la bouillie emportée hors de la cible par le vent, sous forme de fines gouttelettes. Elle dépend de la taille des gouttes, de la hauteur de rampe, de la vitesse et du vent. Les buses à injection d'air aspirent de l'air par des orifices latéraux et produisent de grosses gouttes chargées de bulles qui éclatent sur la feuille. Elles réduisent fortement la dérive.
En France, les distances à respecter en bordure des points d'eau (zones non traitées) et des habitations peuvent, dans les cas prévus par la réglementation, être réduites si l'on utilise des moyens de réduction de la dérive inscrits sur une liste officielle publiée par le ministère de l'Agriculture. Cette liste précise la buse, sa pression d'utilisation et le taux de réduction reconnu. Vérifiez la référence exacte et la pression avant de compter sur une réduction de distance : une buse homologuée utilisée hors de sa plage de pression n'en bénéficie plus.
Quelle buse pour quel produit ?
| Type de buse | Gouttes | Pression usuelle | Usages |
|---|---|---|---|
| Fente standard | Fines à moyennes | 1,5 à 5 bar | Usage général, en conditions calmes |
| Fente à pastille (basse dérive) | Moyennes | 1,5 à 5 bar | Compromis couverture et dérive |
| Injection d'air compacte (basse pression) | Grosses | 1 à 6 bar | Herbicides, régulateurs, conditions ventées |
| Injection d'air longue (haute pression) | Grosses à très grosses | 3 à 8 bar | Réduction maximale de la dérive, herbicides systémiques |
| Double fente | Moyennes | 2 à 5 bar | Fongicides, insecticides : couverture des deux faces de l'épi et du feuillage dense |
| Miroir (déflecteur) | Grosses | 1 à 3 bar | Engrais liquides, désherbage en plein localisé |
| Buses à filets ou à pastilles multi-trous | Jets en filets | 1 à 3 bar | Engrais liquides (solution azotée) : évitent les brûlures du feuillage |
Règle générale : un produit systémique (qui circule dans la plante) tolère de grosses gouttes ; un produit de contact demande une meilleure couverture et donc des gouttes plus fines ou une double fente. La notice du produit phytosanitaire peut imposer un type de buse ou un volume minimal.
Contrôler les buses au verre doseur
- Remplissez la cuve d'eau claire, réglez la pression de travail.
- Placez un verre doseur gradué sous chaque buse pendant exactement une minute (ou 30 secondes, en doublant).
- Comparez chaque débit au débit nominal du tableau du fabricant.
- Remplacez tout le jeu quand la moyenne dépasse d'environ 10 % le débit nominal, ou quand une buse s'écarte nettement des autres.
Une buse usée débite plus et répartit mal : on sur-dose au centre du jet et on laisse des bandes. Remplacez toujours le jeu complet, même modèle, même calibre, même matière : des buses d'âges différents sur une même rampe ne donnent pas une répartition régulière. Les buses en céramique durent bien plus longtemps que celles en plastique ou en laiton, surtout avec des produits en suspension.
Porte-buses, anti-gouttes et manomètre

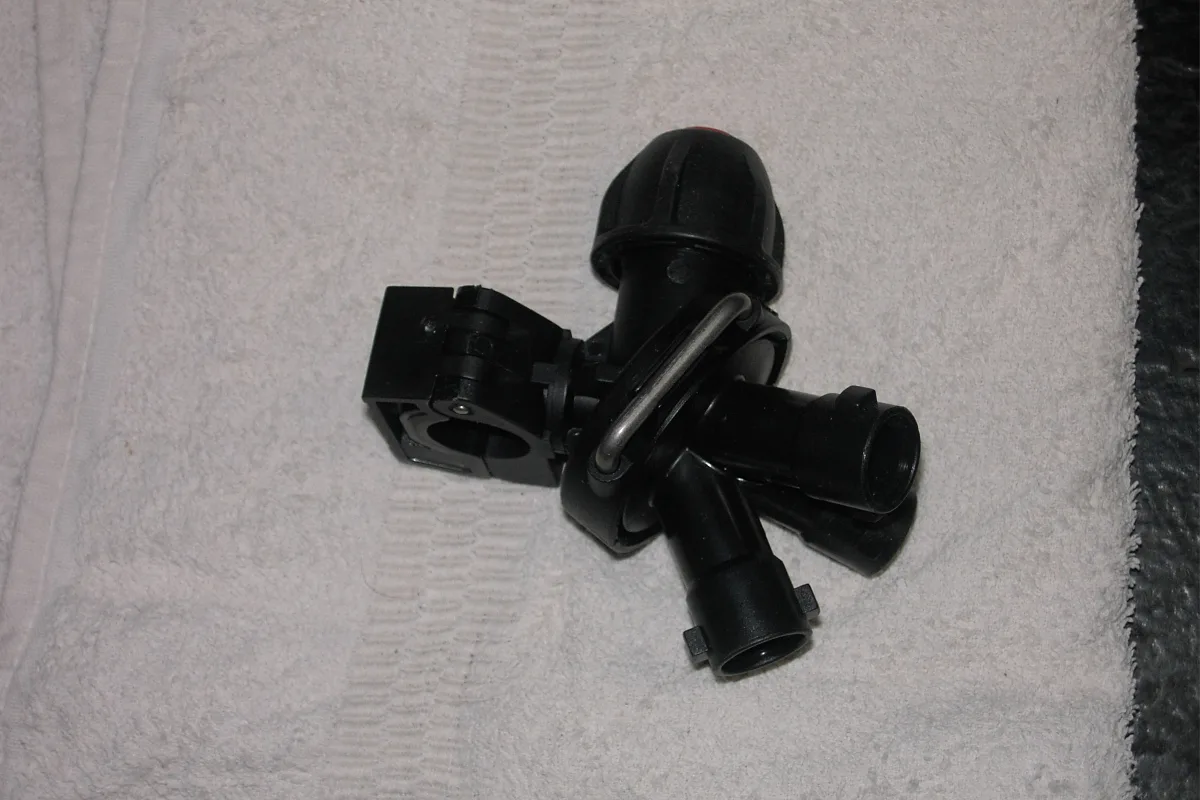

Les porte-buses multiples (trois, quatre ou cinq positions) permettent de passer d'une buse à l'autre sans outil selon le produit du jour. Le clapet anti-gouttes à membrane ferme la buse quand la pression tombe : une membrane fatiguée laisse goutter en bout de rang et en virage. Enfin, toute la précision du calcul repose sur le manomètre : un manomètre faux de 0,5 bar fausse le débit de près de 10 % à 3 bar. Contrôlez-le lors du contrôle périodique ou avec un manomètre étalon.
Commander chez nous
Nos buses de toutes marques et calibres sont dans le rayon buses, les porte-buses et anti-gouttes dans le rayon porte-buses, les manomètres dans le rayon manomètres et l'ensemble dans le rayon pulvérisation. Pour la pompe qui alimente la rampe, lisez notre guide choisir une pompe de pulvérisateur ; pour vous protéger pendant la préparation de la bouillie, le guide des masques et protections et, pour l'hivernage, entretenir un pulvérisateur.
Questions fréquentes
Comment calculer le calibre d’une buse de pulvérisation ?
Le débit par buse vaut volume/ha × vitesse (km/h) × écartement (m) ÷ 600, en l/min. Pour 150 l/ha à 8 km/h avec des buses tous les 0,50 m, il faut 1,0 l/min par buse, soit une buse 025 lilas qui débite 0,98 l/min à 3 bar.
Que signifient les couleurs des buses de pulvérisation ?
La norme ISO 10625 associe une couleur à chaque calibre : orange 01, vert 015, jaune 02, lilas 025, bleu 03, rouge 04, marron 05, gris 06, blanc 08. À 3 bar, une buse jaune débite 0,79 l/min, une bleue 1,18 l/min et une rouge 1,58 l/min.
Quand faut-il changer les buses d’un pulvérisateur ?
Mesurez le débit de chaque buse au verre doseur pendant une minute et comparez-le au débit nominal. On remplace le jeu complet quand le débit moyen dépasse d’environ 10 % le nominal ou quand une buse s’écarte nettement des autres.
À quoi servent les buses à injection d’air ?
Elles aspirent de l’air et produisent de grosses gouttes chargées de bulles, beaucoup moins sensibles au vent : elles réduisent fortement la dérive. Certaines figurent sur la liste officielle des moyens de réduction de la dérive, à leur pression d’utilisation, ce qui peut permettre de réduire certaines distances de traitement.
