Un distributeur hydraulique se choisit en répondant à cinq questions : quel débit doit-il passer, combien de fonctions doit-il commander, avec quel type de tiroir pour chacune (double effet, simple effet, moteur, flottant), sur quel type de circuit (centre ouvert ou fermé, load sensing), et avec quelle commande (levier, câble, électrique). Le débit nominal doit couvrir celui de la pompe ; le reste découle des récepteurs. Voici comment faire chaque choix sans se tromper, et comment reconnaître un distributeur qui fuit à l'intérieur.
Le débit nominal
Chaque distributeur a un débit nominal, par exemple 40, 50, 80 ou 120 l/min. Il doit être au moins égal au débit de la pompe qui l'alimente. Un distributeur trop petit crée des pertes de charge : l'huile chauffe, les mouvements sont lents et le limiteur peut s'ouvrir sans raison. Un distributeur très surdimensionné est plus lourd, plus cher et moins précis en dosage. Pour un tracteur de 80 à 120 ch à pompe à engrenages, un distributeur de 50 à 80 l/min convient à la plupart des outils. Pour calculer le débit disponible, voir pompes à engrenages : cylindrée et débit.
Monobloc ou à éléments ?
- Monobloc : un seul corps en fonte qui réunit de 1 à 6 tiroirs environ, avec le limiteur de pression intégré. Compact, étanche, économique ; en revanche on ne peut ni ajouter de fonction ni changer un seul tiroir de type.

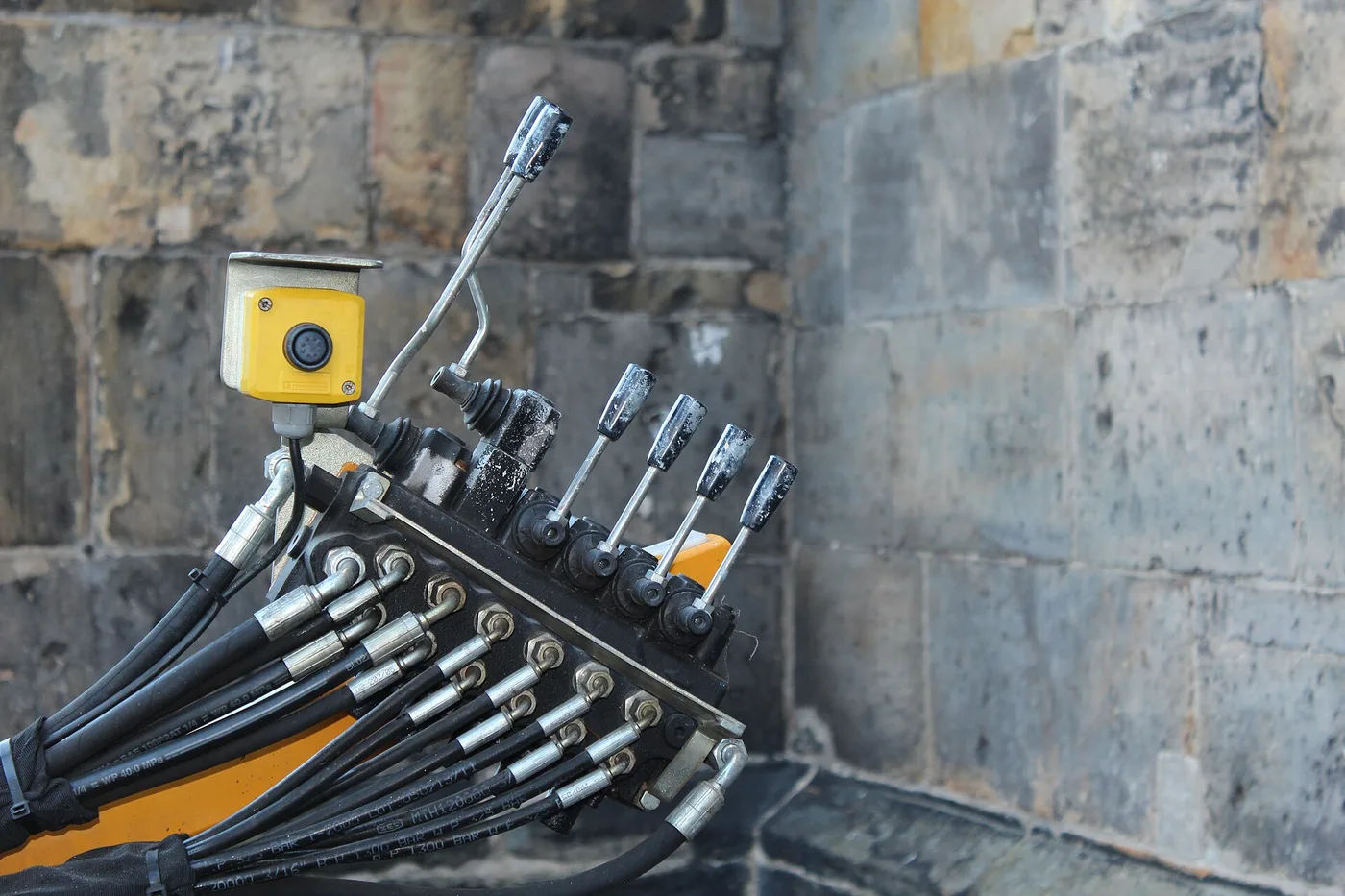

- À éléments (ou sectionnel) : une tête d'entrée (avec le limiteur), un élément par fonction, une tête de sortie, le tout serré par des tirants. On ajoute ou on change un élément sans toucher aux autres, et on mélange les types de tiroirs et de commandes. C'est le choix quand l'installation peut évoluer.
Les types de tiroirs
| Tiroir | Au neutre | Pour quoi |
|---|---|---|
| Double effet (A et B bloqués) | Les deux orifices fermés : le vérin reste en place | Vérins double effet : bennes, chargeurs, repliages |
| Simple effet | A fermé, B bouché ; retour par le poids | Vérins simple effet, bennes basculantes, relevages |
| Moteur (A et B au réservoir) | Les deux orifices reliés au retour | Moteurs hydrauliques : le moteur s'arrête en roue libre, sans à-coup |
| Flottant (4 positions) | Position supplémentaire où A et B vont au réservoir | Lame, chargeur ou outil qui doit suivre le sol |
Le tiroir revient au neutre par un ressort quand on lâche le levier ; certaines positions peuvent être crantées (le levier reste en place), utile pour un moteur qui tourne en continu ou pour la position flottante.
Centre ouvert, centre fermé, load sensing
| Circuit | Pompe | Au neutre | Où on le trouve |
|---|---|---|---|
| Centre ouvert | Débit fixe (engrenages) | L'huile traverse le distributeur et retourne au réservoir sans pression | La plupart des tracteurs anciens et moyens, centrales autonomes |
| Centre fermé | Débit variable, pression maintenue | Aucun passage : la pompe réduit son débit | Certains tracteurs et engins |
| Load sensing | Débit variable piloté par un signal de charge | La pompe ne fournit que ce qui est demandé | Tracteurs récents, télescopiques, engins |
Monter un distributeur à centre ouvert sur un tracteur à centre fermé ou load sensing sans adaptation met la pompe en pression maximale en permanence : l'huile chauffe en quelques minutes. Selon le modèle, on convertit la tête d'entrée (bouchon ou cartouche de conversion) ou on raccorde la ligne de signal LS du tracteur. En cas de doute, demandez-nous avant de brancher.
Les commandes
- Levier direct : le plus simple et le plus fiable, si le distributeur est à portée de main.
- Câbles : le distributeur reste près de l'outil, les leviers ou un monolevier sont en cabine. Rayons de courbure des câbles à respecter.
- Électrique 12 V tout ou rien : électrovannes commandées par des interrupteurs ou un boîtier ; installation facile, dosage limité.
- Électrique proportionnelle et joystick électrique : dosage fin, plusieurs fonctions en même temps, nécessite un boîtier électronique.
- Joystick mécanique : un levier à deux axes qui commande deux tiroirs, classique sur les chargeurs frontaux.
Pour l'alimentation électrique des électrovannes, voir relais, fusibles et faisceaux 12 V.
Limiteur de pression et valves de protection
La tête d'entrée porte le limiteur de pression principal, réglable. Il doit être taré sous la pression maximale de la pompe et des flexibles, et sous celle des vérins. Sur les éléments de chargeur ou de grue, des valves anti-choc sur les orifices A et B écrêtent les pics de pression quand l'outil heurte un obstacle, et des valves anti-cavitation réalimentent le vérin quand la charge l'entraîne.
Orifices et raccordement sur un tracteur
Les orifices sont repérés P (pression, arrivée de la pompe), T (retour au réservoir), A et B pour chaque élément, parfois une sortie haute pression pour alimenter un second distributeur en série. Ils sont le plus souvent taraudés en BSP, de G 3/8 à G 3/4 selon le débit. Le retour T doit rejoindre le réservoir par un retour libre, pas par un coupleur de distributeur du tracteur : une contre-pression au retour fait fuir les joints de tiroirs et freine tous les mouvements. Pour les coupleurs, voir coupleurs hydrauliques rapides.
Diagnostiquer une fuite interne
Un tiroir coulisse dans son alésage avec un jeu de quelques microns : il laisse toujours passer un peu d'huile. Un vérin qui descend très lentement sous charge, au neutre, peut donc être normal. Quand la dérive devient gênante :
- Posez l'outil au sol et mettez le circuit hors pression.
- Levez la charge, puis fermez les orifices du vérin (vannes, ou bouchons après décompression) : si la charge tient, la fuite est dans le distributeur ; si elle descend encore, ce sont les joints du vérin (voir réparer un vérin).
- Une fuite dans le distributeur vient d'un tiroir usé ou rayé par une huile polluée, d'une valve anti-choc qui ne se referme plus, ou d'un clapet de charge défaillant.
Pour une charge qui doit tenir en position (grue, bras, relevage d'outil suspendu), montez un clapet anti-retour piloté ou une valve d'équilibrage au plus près du vérin : un distributeur à tiroir n'est pas conçu pour tenir une charge indéfiniment.
Autres pannes courantes
| Symptôme | Cause probable | Action |
|---|---|---|
| Le tiroir ne revient pas au neutre | Ressort cassé, tiroir grippé par la pollution, câble qui force | Démonter le rappel, nettoyer, libérer la commande |
| Fuite externe au bout du tiroir | Joints de tiroir usés, contre-pression au retour | Kit joints, contrôle du retour |
| Aucun mouvement, huile qui chauffe | Limiteur ouvert ou taré trop bas, centre inadapté au tracteur | Manomètre, tarage, conversion de la tête d'entrée |
| Mouvement brutal, peu dosable | Tiroir inadapté, débit excessif | Tiroir à dosage fin, réducteur de débit |
Commander
Préparez le débit de la pompe, le nombre et le type de fonctions, le type de circuit du tracteur et la commande voulue, ou la référence gravée sur le distributeur existant. Vous trouverez les distributeurs dans le rayon distributeurs, les vannes, clapets et valves dans vannes hydrauliques, les boîtiers et joysticks dans électronique de commande, et le reste dans le rayon hydraulique.
Questions fréquentes
Quel débit pour un distributeur hydraulique ?
Le débit nominal du distributeur doit être au moins égal au débit de la pompe qui l'alimente. Pour un tracteur de 80 à 120 ch à pompe à engrenages, un distributeur de 50 à 80 l/min convient à la plupart des outils. Trop petit, il chauffe l'huile et ralentit les mouvements.
Quelle différence entre un tiroir double effet et un tiroir moteur ?
Au neutre, le tiroir double effet ferme les deux orifices : le vérin reste en place. Le tiroir moteur relie les deux orifices au réservoir : un moteur hydraulique s'arrête en roue libre, sans à-coup ni surpression.
Peut-on monter un distributeur à centre ouvert sur un tracteur load sensing ?
Pas sans adaptation : la pompe resterait en pression maximale en permanence et l'huile chaufferait en quelques minutes. Selon le modèle, on convertit la tête d'entrée par un bouchon ou une cartouche, ou on raccorde la ligne de signal LS du tracteur.
Pourquoi mon vérin descend-il tout seul distributeur au neutre ?
Un tiroir laisse toujours passer un peu d'huile. Si la dérive devient gênante, fermez les orifices du vérin : si la charge tient, le distributeur fuit (tiroir usé, valve anti-choc) ; sinon ce sont les joints du vérin. Une charge à tenir exige un clapet anti-retour piloté.
