Réparer un vérin hydraulique : diagnostiquer la fuite et changer les joints

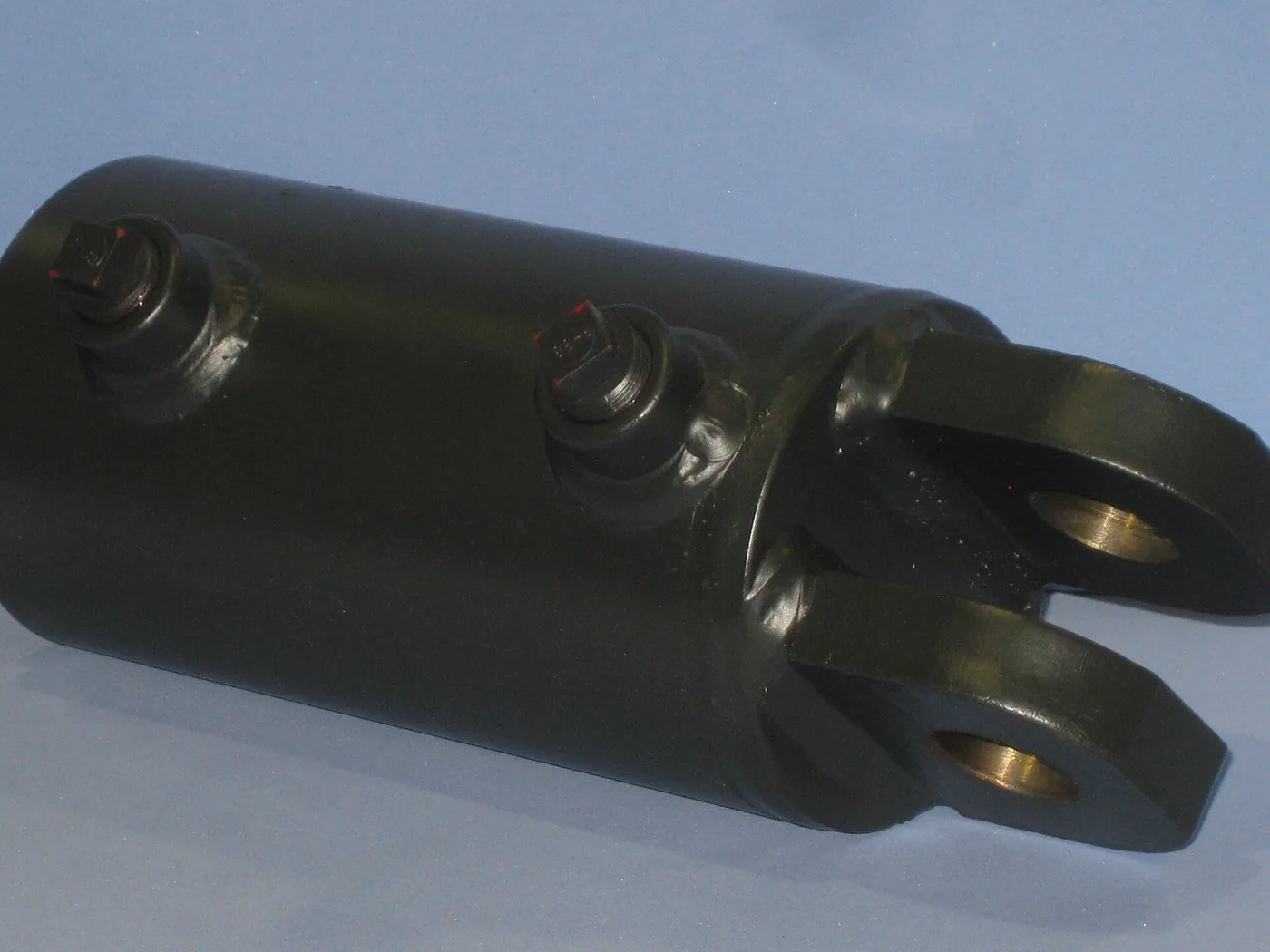

Un vérin hydraulique qui fuit ou qui redescend se répare le plus souvent avec un kit de joints à quelques dizaines d'euros, à condition de poser le bon diagnostic, de relever les bonnes cotes et de remonter proprement. Ce guide couvre les vérins simple et double effet des tracteurs, chargeurs, relevages et outils : symptômes, mesures, choix du kit et remontage.

Diagnostiquer

Relever les cotes

Un kit de joints se commande par les dimensions du vérin, et par la marque du vérin ou de la machine quand on la connaît :

• Diamètre de la tige, au pied à coulisse sur une zone propre (par exemple 30, 35, 40, 45, 50 mm).
• Alésage du fût (diamètre intérieur du tube), mesuré à la tête une fois démontée, ou lu sur la plaque du vérin (par exemple 50, 60, 63, 70, 80, 90, 100 mm).
• Course et entraxe (entre les axes des chapes), pour identifier le modèle ou commander un vérin complet.
• Le type de joints en place si vous démontez d'abord : joint de tige en U (lèvre) ou compact, joint de piston en T avec bagues anti-extrusion ou joint composite, bagues de guidage, joint racleur.

La plaque ou la gravure du vérin donne souvent une référence constructeur (Hydrokit, Cimac, Weber, Hyva, Hydraulique Nord, ou celle du constructeur de la machine) qui suffit. Voir les joints et kits de vérin, les joints toriques et les vérins complets.

Démonter

1. Circuit hors pression, outil posé au sol, moteur arrêté. Un jet d'huile sous pression traverse la peau : ne cherchez jamais une fuite à la main.
2. Débranchez les flexibles, bouchez-les, vidangez le vérin en le manœuvrant à la main.
3. Dévissez la tête (clé à ergots, clé à sangle, ou vis de bride) ; repérez son sens.
4. Sortez la tige avec le piston, posez-la sur des cales propres : la moindre rayure sur la tige coupera le joint neuf.
5. Retirez l'écrou de piston (souvent freiné) et repérez l'ordre et le sens de chaque joint avant de les enlever. Photographiez.

Contrôler avant de remonter

• Tige : une rayure qu'on sent à l'ongle se polit à la toile fine ; au-delà, la tige se rechrome ou se remplace. Une tige piquée (rouille) est perdue.
• Fût : passez le doigt à l'intérieur : rayures longitudinales, ovalisation, bosse. Un fût rayé se remplace ou se réalèse.
• Piston et bagues de guidage : le piston ne doit pas toucher le fût ; les bagues de guidage usées laissent la tige décentrée, c'est la cause de fuites répétées.
• Tête : filetage propre, portée de joint torique sans marque.

Remonter

1. Tout propre : une poussière dans un joint est une fuite. Travaillez sur une surface propre, pièces nettoyées et essuyées sans peluche.
2. Huilez les joints neufs avec l'huile du circuit (pas de graisse minérale sur des joints polyuréthane, pas de solvant).
3. Montez chaque joint dans le sens repéré : la lèvre d'un joint en U regarde la pression. Chauffez légèrement (eau chaude) un joint de piston compact pour le passer dans sa gorge sans le vriller ; recalibrez-le avec un cône ou en le laissant reposer.
4. Protégez le joint de tige au passage des filetages et des gorges avec un adhésif ou un manchon.
5. Écrou de piston au couple, freiné (frein-filet ou goupille) ; tête vissée au couple sans forcer sur le joint torique.
6. Purge : manœuvrez plusieurs fois le vérin à vide en bout de course avant de le charger, pour chasser l'air. Contrôlez le niveau du réservoir.

Réparer ou remplacer ?

Un kit de joints vaut le coup quand tige et fût sont sains. Si la tige est piquée ou tordue, si le fût est rayé, ou si le vérin est un modèle courant à petit prix (vérins de relevage d'outil, de direction de remorque), un vérin neuf revient souvent moins cher que la remise en état. Pour les flexibles qui l'alimentent, voyez composer un flexible hydraulique et le rayon hydraulique.
