Pièces d'usure de travail du sol : socs, pointes, versoirs, dents, disques

Les pièces d'usure de travail du sol sont conçues pour s'user à la place de l'outil. Les remplacer au bon moment maintient la qualité du travail, la consommation de carburant et la valeur de la machine ; attendre trop longtemps use le corps de l'outil, qui coûte dix à cinquante fois la pièce. Ce guide passe en revue les pièces de charrue, déchaumeur, cultivateur, herse et semoir, les signes d'usure et le choix entre acier et carbure.

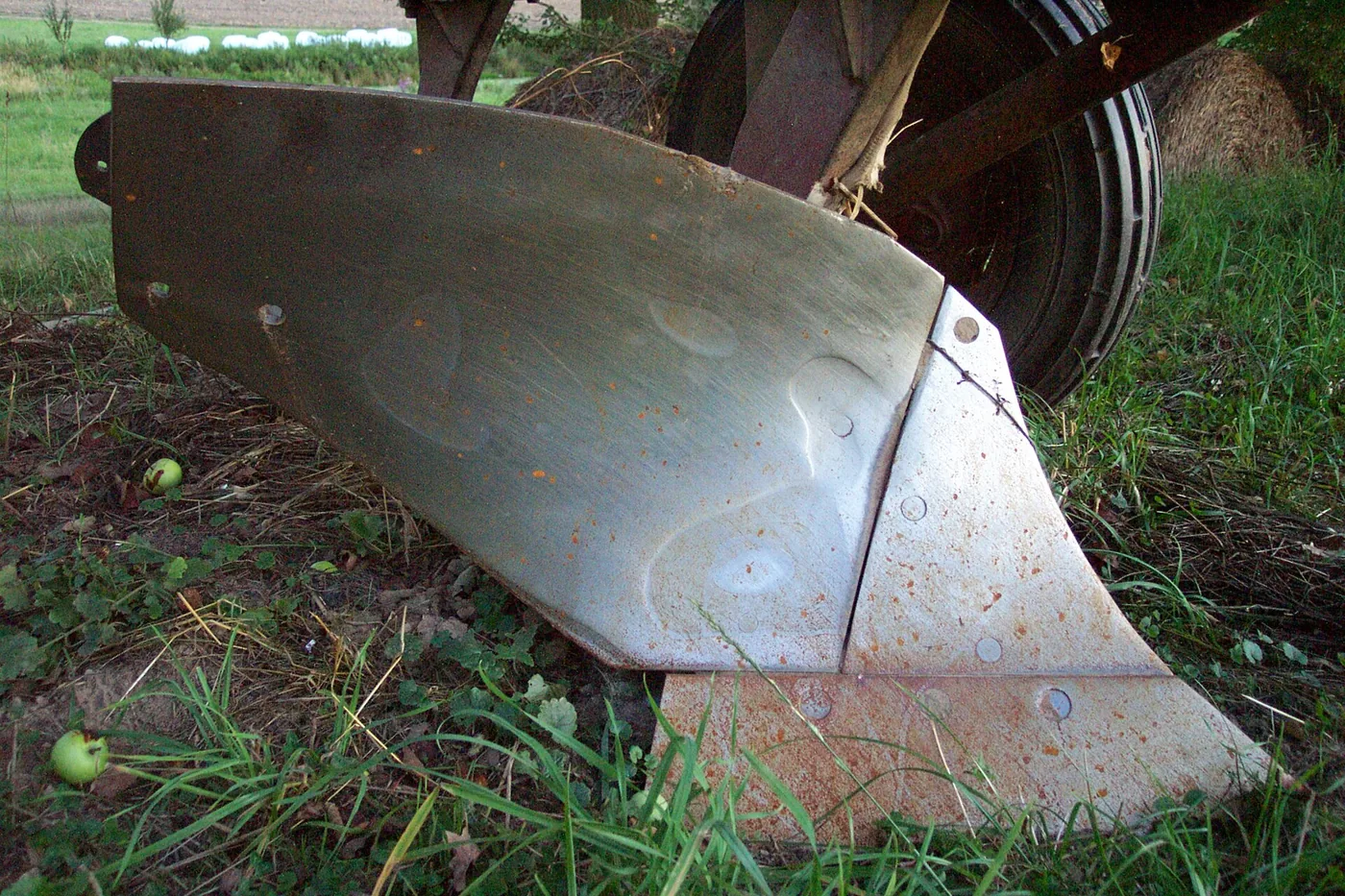

Charrue : le corps de labour

• Pointe de soc (ou pointe réversible) : l'attaque du corps, la pièce qui s'use le plus vite. Réversible, elle se retourne une fois. On la change dès qu'elle a perdu son profil : la charrue « flotte », demande plus de terrage et consomme. Voir les pointes de soc.
• Soc : la lame horizontale qui tranche la bande de terre. Souvent en deux parties (soc et pointe) ; certains corps ont un soc monobloc à bec. Voir les socs.
• Versoir : retourne la bande. Entier, à claire-voie (sols collants) ou à ailes ; sa pointe et son étrave (le bord d'attaque) s'usent en premier et se remplacent séparément sur beaucoup de corps. Voir les versoirs.
• Contre-sep et talon : frottent sur le fond et la paroi de raie et guident la charrue ; un contre-sep usé fait dériver la charrue et fatigue le tracteur.
• Rasette, coutre, disque : coupent les débris et la bande en surface ; les lames de rasette et les coutres s'affûtent ou se remplacent.

Les pièces de charrue se commandent par marque et modèle de corps (Kverneland, Kuhn, Lemken, Grégoire-Besson, Naud, Överum…) et par côté : gauche ou droite selon la position sur une charrue réversible. La référence d'origine est frappée sur la pièce dans la plupart des cas.

Déchaumeur et cultivateur

• Dents de cultivateur et de vibroculteur : la dent flexible ou rigide, et à son extrémité le soc de dent (pointe, patte d'oie, aileron, cœur). Le soc se change ; la dent, seulement si elle est fissurée ou déformée. Voir les dents de cultivateur.
• Disques de déchaumeur : lisses ou crénelés, en diamètres de 460 à 620 mm ; ils s'usent en diamètre et perdent leur capacité de pénétration. On les remplace quand ils ont perdu 25 à 40 mm de diamètre ou quand le bord est fendu. Voir les disques.
• Dents de herse et de vibroculteur : la partie inférieure s'affine puis se casse ; remplacez par jeu de rangée pour un travail régulier. Voir les dents de herse.
• Couteaux de rouleau, lames de herse rotative, dents de rotavator : se remplacent par paire ou par rotor complet pour garder l'équilibrage.

Lire l'usure

Acier au bore ou carbure ?

Les pièces d'usure standard sont en acier au bore trempé (autour de 48-52 HRC) : bon compromis prix, résistance aux chocs et à l'abrasion. Les pièces carburées portent des plaquettes de carbure de tungstène brasées sur les zones d'attaque : sur un sol abrasif (sable, cailloux, sols caillouteux du sud), elles durent trois à cinq fois plus, gardent leur profil et leur pénétration, donc la consommation et le réglage restent stables. Elles coûtent deux à trois fois plus et craignent les chocs sur grosses pierres (la plaquette peut éclater). Sur un sol argileux peu abrasif, l'écart de durée se réduit et l'acier reste le bon choix. Voir les pièces au carbure.

La boulonnerie

Les pièces d'usure se fixent par des boulons de charrue : tête fraisée bombée avec ergot ou carré sous tête (qui bloque en rotation), en classe 8.8 ou 10.9, aux dimensions du perçage de la pièce (M10 à M16, les plus courants M12 et M14). Remplacez les boulons avec la pièce : une tête usée ne tient plus dans le fraisage, un filetage rouillé ne se resserre pas au couple. Un écrou freiné ou une rondelle Grower évitent le desserrage sous vibrations. Voir les boulons.

Commander avant la saison

Comptez vos corps, vos rangées, vos disques, et préparez la commande d'automne à l'avance : les pièces d'usure de travail du sol sont les plus demandées entre août et octobre. Retrouvez tout le rayon travail du sol, et notre guide trouver la référence d'une pièce pour partir d'une vue éclatée.
