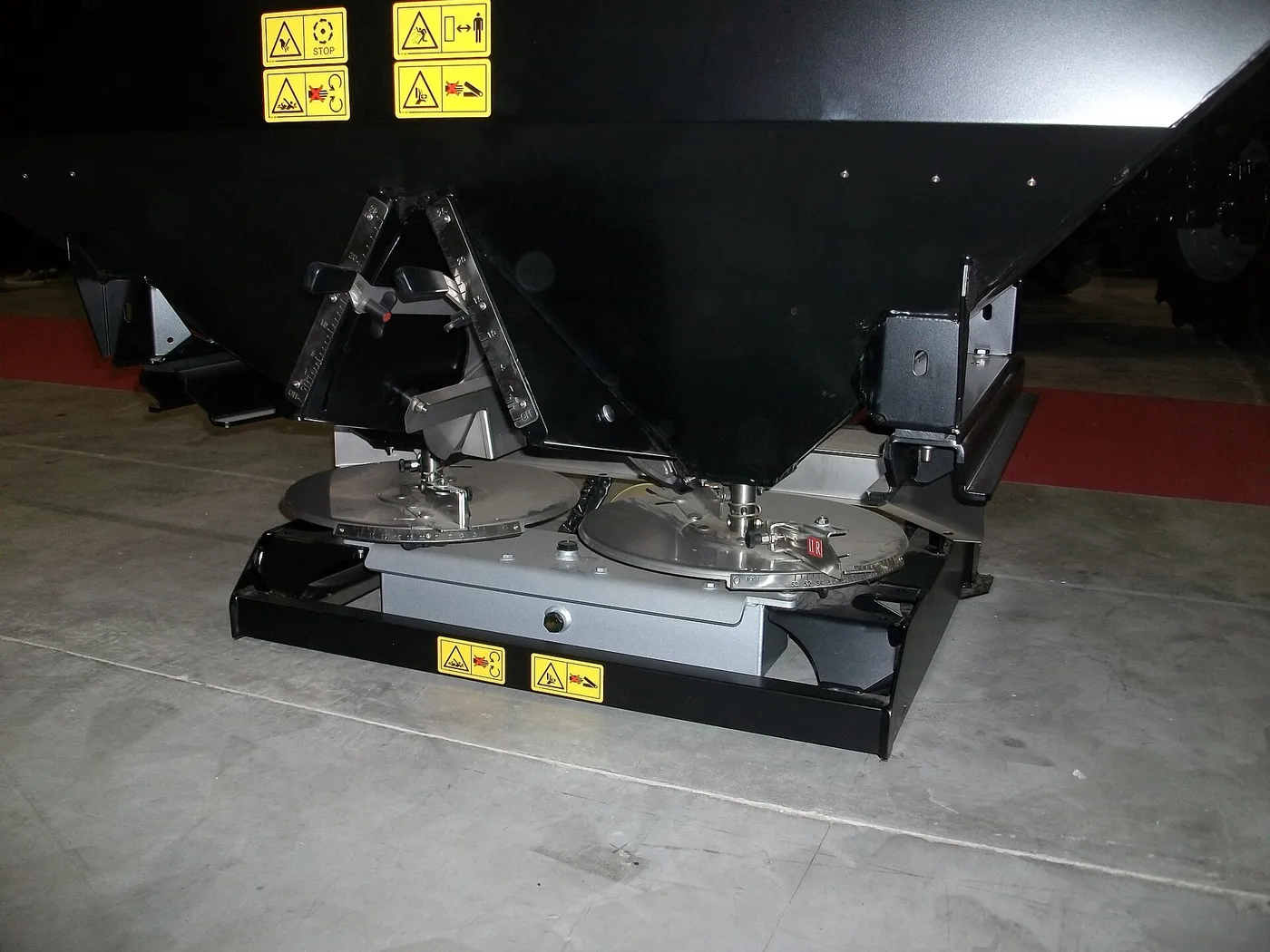

Un épandeur d'engrais centrifuge à deux disques se compose de quelques ensembles d'usure : les disques et leurs pales, qui projettent l'engrais et fixent la largeur d'épandage ; l'agitateur et les trappes de dosage au fond de la trémie ; le boîtier de renvoi et le cardan qui entraînent les disques ; le tamis de trémie. Les pales s'usent sans bruit : une pale usée ou percée réduit la largeur d'épandage et crée des bandes visibles sur la culture.
Disques et pales : comment les identifier
Chaque disque porte en général deux pales (parfois plus), de longueurs et de formes différentes : une pale courte qui épand vers le centre et une pale longue qui épand vers l'extérieur. Leur position sur le disque (trous de réglage, graduations) règle la largeur de travail selon l'engrais.
- Sens gauche et droit : les deux disques tournent en sens inverse ; leurs pales sont symétriques et ne s'échangent pas d'un disque à l'autre. Les références distinguent gauche et droite, ou le disque est marqué L et R.
- Matière : les pales et disques récents sont en acier inoxydable. Certaines pales ont un revêtement ou une plaquette d'usure rapportée en bout.
- Fixation : boulonnée (avec boulonnerie inox à remplacer à chaque démontage), ou à réglage rapide sans outil sur certains modèles.
Pour commander, relevez la marque et le modèle de l'épandeur, le type de disques (les constructeurs proposent plusieurs jeux de disques selon la largeur : 12-18 m, 18-28 m, au-delà…) et la référence frappée sur la pale.
Reconnaître une pale usée
L'engrais est abrasif : il creuse la face de travail de la pale, surtout en bout, jusqu'à la percer. Une pale usée change la vitesse et l'angle de sortie des granulés, donc la répartition.
| Symptôme au champ | Cause probable | Action |
|---|---|---|
| Bandes vertes et jaunes parallèles au passage | Pales usées, largeur mal réglée, recouvrement insuffisant | Contrôler les pales, refaire le réglage avec la table de l'engrais |
| Épandage dissymétrique (un côté plus chargé) | Pales usées différemment, trappe mal réglée, disque voilé | Changer les pales par paire, régler les trappes |
| Largeur réduite | Pales usées ou percées, régime de prise de force trop bas | Remplacer les pales, contrôler le régime |
| Dose trop faible ou irrégulière | Trappe encrassée, tamis colmaté, agitateur arrêté | Nettoyer, contrôler l'agitateur et son entraînement |
| Poussière abondante, granulés cassés | Pales abîmées, engrais de mauvaise qualité, agitateur agressif | Contrôler les pales et l'agitateur |
Remplacez toujours les pales par jeu complet sur un disque, et de préférence sur les deux disques : un disque avec une pale neuve et une pale usée épand de travers.
Agitateur, trappes et vérins
- L'agitateur (arbre à doigts ou spirale au-dessus des trappes) évite les voûtes d'engrais. Ses doigts s'usent et se tordent ; sur les modèles récents, il tourne lentement, parfois entraîné par un moteur électrique, pour ne pas écraser les granulés.
- Les trappes de dosage règlent le débit par leur ouverture. Elles sont commandées par câble, par vérin hydraulique simple effet ou par vérin électrique (actionneur linéaire) sur les épandeurs à régulation. Une trappe grippée par la corrosion fausse la dose.
- Les capteurs de régulation (pesée, couple, vitesse) se commandent au modèle exact de l'épandeur et de son boîtier.
Boîtier de renvoi et cardan
Les disques sont entraînés par la prise de force (540 tr/min en général, parfois 750 ou 1 000 tr/min selon le modèle) à travers un boîtier de renvoi d'angle qui répartit la puissance vers les deux disques.
- Vérifiez le niveau d'huile du boîtier, le jeu des arbres et l'état des joints : l'engrais humide attaque les lèvres des joints.
- Le cardan porte souvent un limiteur (boulon de cisaillement ou limiteur à friction). Un boulon de cisaillement se remplace par un boulon de même classe et même diamètre, jamais par un boulon plus fort. Pour le choix du cardan, voir choisir un cardan de transmission.
Tamis et corrosion
Le tamis posé sur la trémie retient les mottes et corps étrangers. Un tamis déchiré laisse passer des agglomérats qui bouchent les trappes. La corrosion est l'ennemi numéro un d'un épandeur : les engrais, surtout azotés, sont hygroscopiques et attaquent l'acier, la visserie et les connexions électriques.
- Videz complètement la trémie après chaque chantier.
- Lavez à l'eau claire à basse pression, trémie, disques et dessous du châssis ; évitez le jet haute pression sur les joints du boîtier et les connecteurs.
- Laissez sécher, puis protégez d'un produit anticorrosion adapté (huile de protection, jamais sur les pales pendant la saison).
- Stockez à l'abri, trappes ouvertes pour qu'elles ne collent pas.
Contrôler le débit et la répartition
Avant la saison et à chaque changement d'engrais, faites un essai de débit à poste fixe (goulotte ou sac de contrôle sous une trappe, selon la notice) et comparez à la dose prévue. La répartition transversale se vérifie avec des bacs de contrôle posés en travers du passage ; l'objectif courant est un coefficient de variation inférieur à environ 15 %. Les tables de réglage des constructeurs donnent l'ouverture de trappe et la position des pales selon l'engrais, sa granulométrie et sa densité.
Les marques et leurs systèmes
Amazone, Kuhn, Rauch, Sulky, Bogballe, Kverneland, Vicon : chaque marque a son dessin de disques et de pales, souvent décliné en plusieurs jeux selon la largeur de travail et parfois selon le type d'engrais. Les pales ne sont pas interchangeables d'une marque à l'autre, ni toujours d'une génération à l'autre d'un même modèle. Le numéro de série de l'épandeur est la meilleure garantie de recevoir la bonne pièce.
Les pièces d'épandeur sont dans le rayon distributeurs d’engrais, les boîtiers dans boîtiers et renvois, les cardans dans le rayon cardans et l'ensemble dans semis et fertilisation. L'entretien complet est décrit dans entretenir un épandeur d'engrais ; pour la visserie des pales, voir les classes de visserie.
Questions fréquentes
Quand changer les pales d'un épandeur d'engrais ?
Quand la face de travail est creusée, amincie en bout ou percée, ou quand des bandes apparaissent sur la culture. Remplacez les pales par jeu complet, idéalement sur les deux disques : une pale neuve à côté d'une pale usée épand de travers.
Les pales gauches et droites d'un épandeur sont-elles interchangeables ?
Non. Les deux disques tournent en sens inverse et leurs pales sont symétriques. Les références distinguent gauche et droite, et les pales ne s'échangent pas non plus d'une marque à l'autre.
Comment éviter la corrosion d'un épandeur d'engrais ?
Videz entièrement la trémie après chaque chantier, lavez à l'eau claire à basse pression sans viser les joints ni les connecteurs, laissez sécher puis protégez avec un produit anticorrosion. Stockez l'épandeur à l'abri, trappes ouvertes.
Comment vérifier le débit d'un épandeur d'engrais ?
Faites un essai de débit à poste fixe selon la notice, avant la saison et à chaque changement d'engrais, et comparez à la dose prévue. La répartition transversale se contrôle avec des bacs posés en travers du passage.
