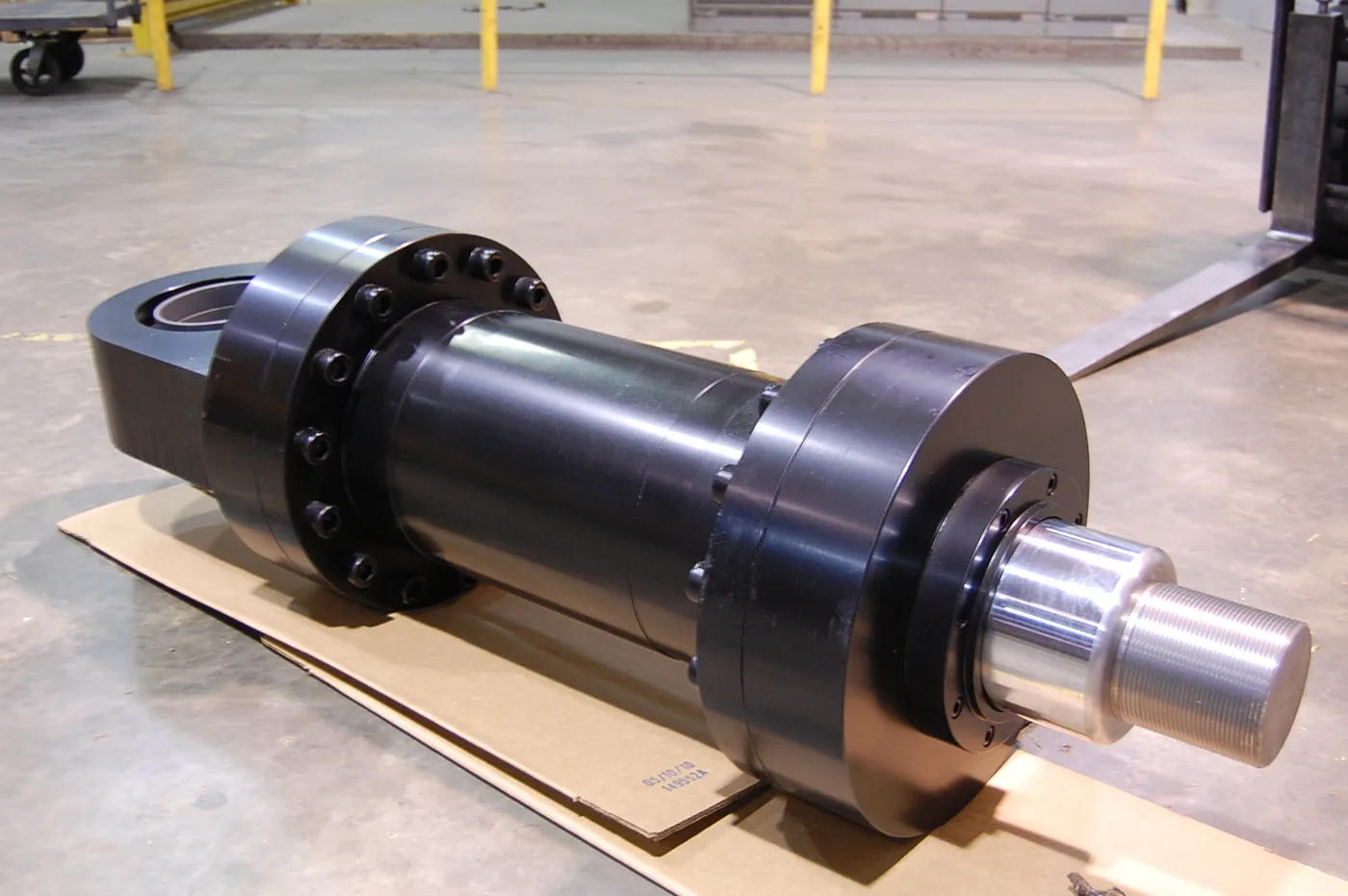

Un vérin hydraulique se définit par six données : simple ou double effet, alésage (diamètre intérieur du corps, qui fixe la force), diamètre de tige, course, entraxe fermé (distance entre les axes de fixation, tige rentrée) et fixations. La force se calcule directement : force (N) = pression (bar) × 10 × section (cm²). Un vérin de 80 mm d'alésage alimenté à 180 bar pousse ainsi environ 9 tonnes. Voici comment choisir chaque cote pour un relevage, une benne, une direction ou un chargeur.
Simple effet ou double effet ?
- Simple effet : un seul orifice ; l'huile pousse, le retour se fait par le poids de la charge ou par un ressort. Bennes, relevages, crics, béquilles. Il suffit d'un coupleur.
- Double effet : deux orifices ; l'huile pousse et tire. Chargeurs, repliages, orientations, tout ce qui doit être tenu dans les deux sens.
- Vérin plongeur : un simple effet sans piston, où la tige elle-même fait office de piston. Robuste, pour les poussées pures.
- Vérin télescopique : plusieurs tubes emboîtés (expansions) pour une grande course dans un faible encombrement ; presque toujours simple effet, c'est le vérin des bennes.
L'alésage et la force
En poussée, la pression agit sur toute la section du piston ; en traction, sur la section du piston moins celle de la tige. À 180 bar, pression courante d'un circuit de tracteur :
| Alésage / tige | Poussée à 180 bar | Traction à 180 bar |
|---|---|---|
| 40 / 25 mm | 22,6 kN (≈ 2,3 t) | 13,8 kN (≈ 1,4 t) |
| 50 / 30 mm | 35,3 kN (≈ 3,6 t) | 22,6 kN (≈ 2,3 t) |
| 60 / 30 mm | 50,9 kN (≈ 5,2 t) | 38,2 kN (≈ 3,9 t) |
| 70 / 40 mm | 69,3 kN (≈ 7,1 t) | 46,6 kN (≈ 4,8 t) |
| 80 / 40 mm | 90,5 kN (≈ 9,2 t) | 67,9 kN (≈ 6,9 t) |
| 100 / 50 mm | 141,4 kN (≈ 14,4 t) | 106,0 kN (≈ 10,8 t) |
Ce sont des forces théoriques : les frottements des joints en retirent quelques pour cent, et la pression réelle est celle du tarage du limiteur du tracteur, souvent entre 160 et 200 bar. Pour une autre pression, faites une règle de trois. Pensez aussi à la géométrie : un vérin qui agit sur un bras de levier court doit fournir bien plus que le poids de la charge.
L'alésage fixe aussi la vitesse : un gros vérin demande plus d'huile pour la même course. Volume en litres = section (cm²) × course (cm) ÷ 1 000. Un 80 mm de 500 mm de course contient 2,5 litres ; avec 30 l/min, il sort en 5 secondes.
Le diamètre de tige et le flambage
Une tige longue qui pousse travaille comme un poteau : au-delà d'une certaine longueur, elle fléchit puis se tord, c'est le flambage. Le risque augmente avec la course, la force et les articulations aux deux bouts. Plus la course en poussée est longue, plus la tige doit être grosse : les fabricants publient des abaques de flambage qui donnent la course maximale par diamètre de tige et par force. En traction, la tige ne flambe pas, mais une tige plus grosse réduit la force de traction. La tige est en acier chromé dur : une rayure ou un coup la rend inutilisable, car elle détruit le joint racleur puis le joint de tige.
Course, entraxe fermé et entraxe ouvert
- Course : le déplacement de la tige, de rentrée à sortie.
- Entraxe fermé : la distance entre les axes des deux fixations, tige rentrée. Il est toujours supérieur à la course : fonds, guide, piston et fixations prennent de la place.
- Entraxe ouvert = entraxe fermé + course.
Pour remplacer un vérin, l'entraxe fermé et la course comptent autant que l'alésage : un vérin trop long ne se monte pas, un vérin à course trop courte limite le mouvement, et un vérin à course trop longue peut forcer une pièce en butée avant la fin de sa course. Mesurez tige rentrée à fond, d'axe à axe.
Les fixations
| Fixation | Description | À relever |
|---|---|---|
| Œil (anneau) | Un anneau soudé ou vissé, avec bague acier ou rotule | Diamètre d'axe, largeur de l'œil |
| Œil à rotule | Anneau avec rotule sphérique qui accepte un désalignement | Diamètre d'axe, largeur, angle admissible |
| Chape | Fourche avec axe traversant | Diamètre d'axe, ouverture de la fourche |
| Tourillons | Deux axes latéraux sur le corps | Diamètre, entraxe, position sur le corps |
| Tige filetée | Bout de tige fileté pour un embout vissé | Filetage (souvent métrique à pas fin) |
Les diamètres d'axe usuels vont de 20 à 50 mm. Un œil à rotule évite les efforts de flexion quand les deux points de fixation ne sont pas parfaitement alignés. Voir le rayon rotules.
Orifices et pression nominale
Les orifices sont taraudés, le plus souvent en BSP (G 1/4, G 3/8, G 1/2). Les vérins agricoles standard sont conçus pour 200 à 250 bar ; vérifiez que la pression nominale du vérin dépasse le tarage du limiteur qui l'alimente. Pour les flexibles, voir composer un flexible hydraulique.
Choisir selon l'usage
- Relevage d'outil, repliage : double effet, 40 à 60 mm d'alésage le plus souvent, œils à rotule pour absorber les désalignements.
- Direction : vérin double effet, souvent à double tige pour que la vitesse de braquage soit la même dans les deux sens. Remplacez-le par la référence d'origine : la direction est un organe de sécurité.
- Benne : vérin télescopique simple effet ou vérin simple à gros alésage. La force baisse à chaque expansion, puisque la section diminue : c'est la dernière expansion qui doit encore lever la benne en fin de course. Aucun effort latéral : montage sur rotule ou tourillons alignés.
- Chargeur frontal : double effet, avec valves de protection sur le distributeur. Voir entretenir un chargeur frontal.
Remplacer à l'identique ou adapter ?
À l'identique d'abord : même alésage, même tige, même course, même entraxe, mêmes fixations. Changer l'alésage modifie la force et la vitesse ; sur une machine où deux vérins travaillent ensemble, il faut les mêmes des deux côtés. Un vérin ancien dont seuls les joints sont usés se répare souvent pour moins cher : voir réparer un vérin hydraulique et nos joints de vérin. Quand le corps est rayé ou la tige piquée, le vérin neuf s'impose.
Mise en service
- Montez le vérin sans forcer sur les axes ; graissez-les.
- Raccordez les flexibles propres, bouchons retirés au dernier moment.
- Faites plusieurs cycles complets à vide et à bas régime pour chasser l'air.
- Contrôlez le niveau d'huile du tracteur : un vérin neuf se remplit sur son réservoir.
Commander
Préparez l'effet, l'alésage, la tige, la course, l'entraxe fermé, les fixations et les orifices, ou la référence de l'ancien vérin. Vous trouverez les vérins dans le rayon vérins hydrauliques et tout le circuit dans le rayon hydraulique. Pour une cote particulière, la page contact nous permet de chiffrer un vérin sur mesure.
Questions fréquentes
Comment calculer la force d'un vérin hydraulique ?
Force (N) = pression (bar) × 10 × section du piston (cm²). À 180 bar, un vérin de 80 mm d'alésage pousse environ 90 kN, soit 9 tonnes. En traction, on retire la section de la tige : un 80/40 tire environ 68 kN.
Qu'est-ce que l'entraxe fermé d'un vérin ?
C'est la distance entre les axes des deux fixations, tige complètement rentrée. Elle est toujours supérieure à la course. L'entraxe ouvert vaut entraxe fermé plus course : ces deux cotes décident si le vérin se monte.
Simple effet ou double effet : que choisir ?
Le simple effet pousse avec l'huile et revient par le poids de la charge : bennes, relevages, béquilles. Le double effet pousse et tire : chargeurs, repliages, orientations. Un vérin de benne télescopique est presque toujours simple effet.
Faut-il réparer ou remplacer un vérin qui fuit ?
Si la tige et le corps sont en bon état, un jeu de joints suffit souvent et coûte moins cher. Une tige rayée, piquée ou tordue, ou un corps marqué, imposent un vérin neuf aux mêmes cotes.
