Sangles d’arrimage et tendeurs à cliquet : LC, STF, et comment arrimer une charge agricole

Une sangle d'arrimage se choisit sur deux chiffres de son étiquette : la LC (capacité d'arrimage, en daN), qui compte quand la sangle retient la charge directement, et la STF (tension standard, en daN), qui compte quand la sangle plaque la charge contre le plateau en passant par-dessus. Le nombre de sangles se calcule à partir du poids, du frottement entre la charge et le plateau et de ces valeurs. Ce guide explique l'étiquette, les deux méthodes d'arrimage, un calcul simplifié et les cas les plus courants à la ferme.

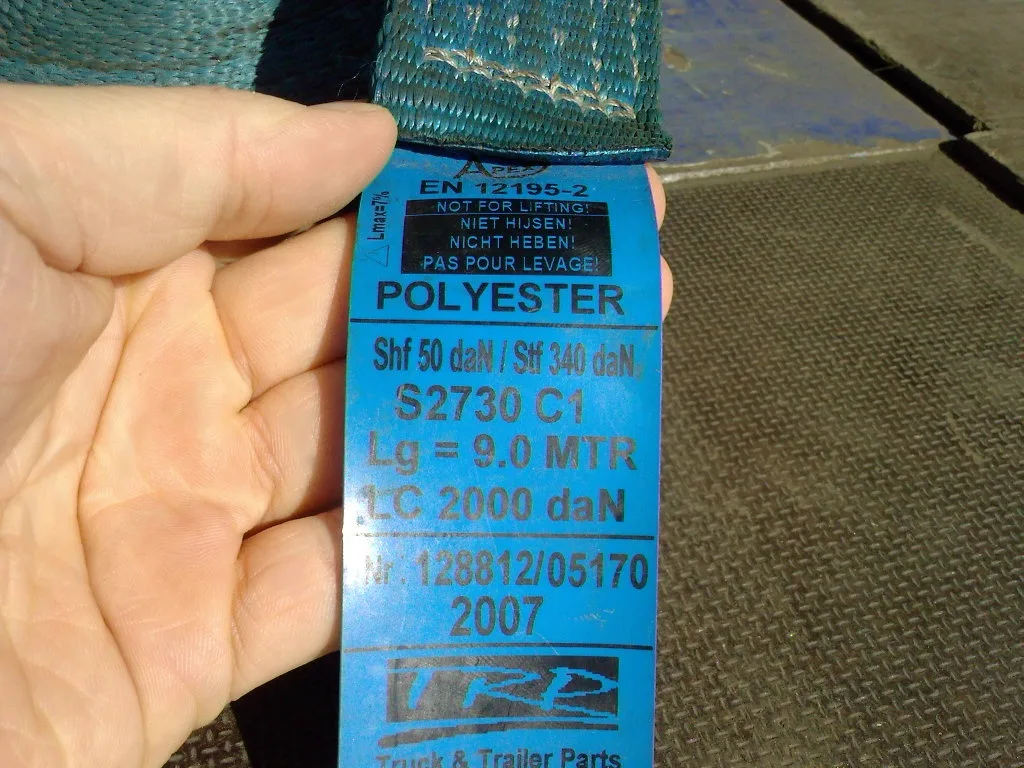

Comment lire l'étiquette d'une sangle ?

Les sangles d'arrimage en fibres synthétiques relèvent de la norme EN 12195-2. Leur étiquette (bleue pour le polyester) indique :

Une LC exprimée « en boucle » (sangle passée autour d'un point et revenant au même côté) est doublée : ne la confondez pas avec la LC en brin simple.

Arrimage direct ou arrimage par-dessus ?

Arrimage par-dessus (par friction) : la sangle passe sur la charge et se tend entre les deux ridelles. Elle plaque la charge contre le plateau ; c'est le frottement qui empêche le glissement. Seule la tension de la sangle compte, donc la STF. La LC n'intervient pas.

Arrimage direct : la sangle relie un point d'accrochage de la charge (anneau, œil d'arrimage d'un engin) à un point du plateau. Elle retient la charge en travaillant en traction : c'est la LC qui compte. C'est la méthode normale pour les engins à roues ou à chenilles.

Le blocage contre la ridelle avant, des cales ou un mur de charge reste la méthode la plus efficace : une charge bloquée vers l'avant demande beaucoup moins de sangles.

Combien de sangles faut-il ? Un calcul simplifié

La norme EN 12195-1 prend en compte, pour la route, des efforts de l'ordre de 0,8 fois le poids de la charge vers l'avant (freinage) et de 0,5 fois vers l'arrière et sur les côtés (virage). Le frottement retient une partie de ces efforts ; les sangles fournissent le reste.

Pour un arrimage par-dessus, on peut estimer la force de plaquage nécessaire ainsi : poids × (coefficient d'accélération − coefficient de frottement) ÷ coefficient de frottement.

Exemple : une charge de 1 000 kg (environ 1 000 daN) posée sur un plateau en bois, frottement environ 0,3, vers les côtés (0,5) : 1 000 × (0,5 − 0,3) ÷ 0,3 ≈ 670 daN de plaquage. Une sangle tendue à 350 daN (STF) qui passe par-dessus plaque la charge des deux côtés, avec des pertes au passage des angles : comptez environ 1,5 fois la STF, soit un peu plus de 500 daN. Il faut donc deux sangles pour le côté, et l'avant (0,8) en demanderait bien davantage sans blocage. Avec un tapis antidérapant (frottement de l'ordre de 0,6), le frottement suffit presque à lui seul pour les côtés.

Ce calcul sert à comprendre les ordres de grandeur. Pour un chargement important, utilisez les tableaux de la norme EN 12195-1 ou ceux des fabricants de sangles, qui intègrent les coefficients de sécurité.

Crochets, cliquets et protections

• Crochets : crochet double (en J) pour les rives de plateau, crochet à linguet pour les anneaux, crochet plat pour les ridelles. Le crochet doit entrer entièrement dans le point d'ancrage.
• Cliquet : un cliquet à long levier donne une meilleure STF. Ne rallongez jamais le levier avec un tube : vous dépassez l'effort prévu et vous abîmez la sangle.
• Protections d'angle : sur une arête vive (tôle, palette, poutre), une cornière ou un fourreau évite la coupure et répartit la tension.
• Chaînes d'arrimage (EN 12195-3) : pour les engins lourds, les chaînes avec tendeur à levier ou à cliquet offrent une LC bien supérieure et résistent aux arêtes.

Cas pratiques à la ferme

• Balles rondes : posées sur la tranche dans le sens de la marche, calées pour ne pas rouler, avec une sangle par balle ou par rangée, et le blocage contre la ridelle avant. Une balle couchée peut rouler en virage.
• Mini-pelle ou petit engin à chenilles : arrimage direct aux quatre points d'arrimage prévus par le constructeur, deux vers l'avant et deux vers l'arrière, en diagonale ; godet et lame posés sur le plateau. Les chaînes sont préférables aux sangles dès que la masse dépasse quelques tonnes.
• Broyeur télécommandé sur remorque : chenilles freinées, arrimage direct sur les anneaux prévus, jamais sur le capot ou les carters. Notre guide transporter un broyeur télécommandé détaille la méthode.
• Fûts et cuves : groupés et sanglés ensemble, sur tapis antidérapant ; une cuve partiellement remplie bouge au freinage.

Quand mettre une sangle au rebut ?

Rangez les sangles à l'abri du soleil et des produits chimiques (engrais, acide de batterie). Une sangle qui a passé plusieurs étés sur un plateau perd une bonne part de sa résistance sans que cela se voie toujours.
