Chaque système d'attelage agricole a son anneau ou sa tête correspondante : un crochet reçoit un anneau à crochet, une chape à broche reçoit un anneau d'attelage (Ø 40 ou 50 mm), une boule K80 reçoit une tête à rotule (la « cuillère » ou coupelle K80), un piton fixe reçoit un anneau spécifique. On ne mélange pas les familles. Au-delà de la compatibilité, ce qui décide est la charge verticale admissible, gravée sur chaque pièce : la plus faible de la chaîne s'impose. Ce guide présente les systèmes, leurs anneaux, le contrôle de l'usure et les bonnes pratiques.
Les systèmes d'attelage du tracteur
| Système | Où il se trouve | Correspond à | Points forts |
|---|---|---|---|
| Crochet ramasseur (pick-up hitch) | Sous le pont arrière, relevé hydrauliquement | Anneau à crochet de timon | Attelage depuis le siège, fortes charges verticales |
| Chape à broche (automatique ou manuelle) | Sur une glissière réglable en hauteur | Anneau d'attelage Ø 40 ou 50 mm | Universelle, remorques et outils traînés |
| Boule K80 | Sur le crochet ramasseur ou la glissière | Tête à rotule K80 | Très peu de jeu, silencieuse sur route, forte charge verticale |
| Piton fixe | Sur le crochet ramasseur ou la glissière | Anneau pour piton | Forte charge verticale, jeu réduit |
| Barre d'attelage (barre à trous) | Entre les bras de relevage ou sous le pont | Anneau ou chape de l'outil | Outils traînés tournant à la prise de force, déport latéral réglable |
La boule K80 (boule de 80 mm, normalisée ISO 24347) s'est imposée pour les remorques et tonnes lourdes : l'absence de jeu réduit les à-coups et l'usure, et la rotule autorise de grands angles. Le crochet ramasseur reste le plus répandu pour les remorques agricoles classiques, avec les anneaux à crochet.
Quel anneau pour quel attelage ?

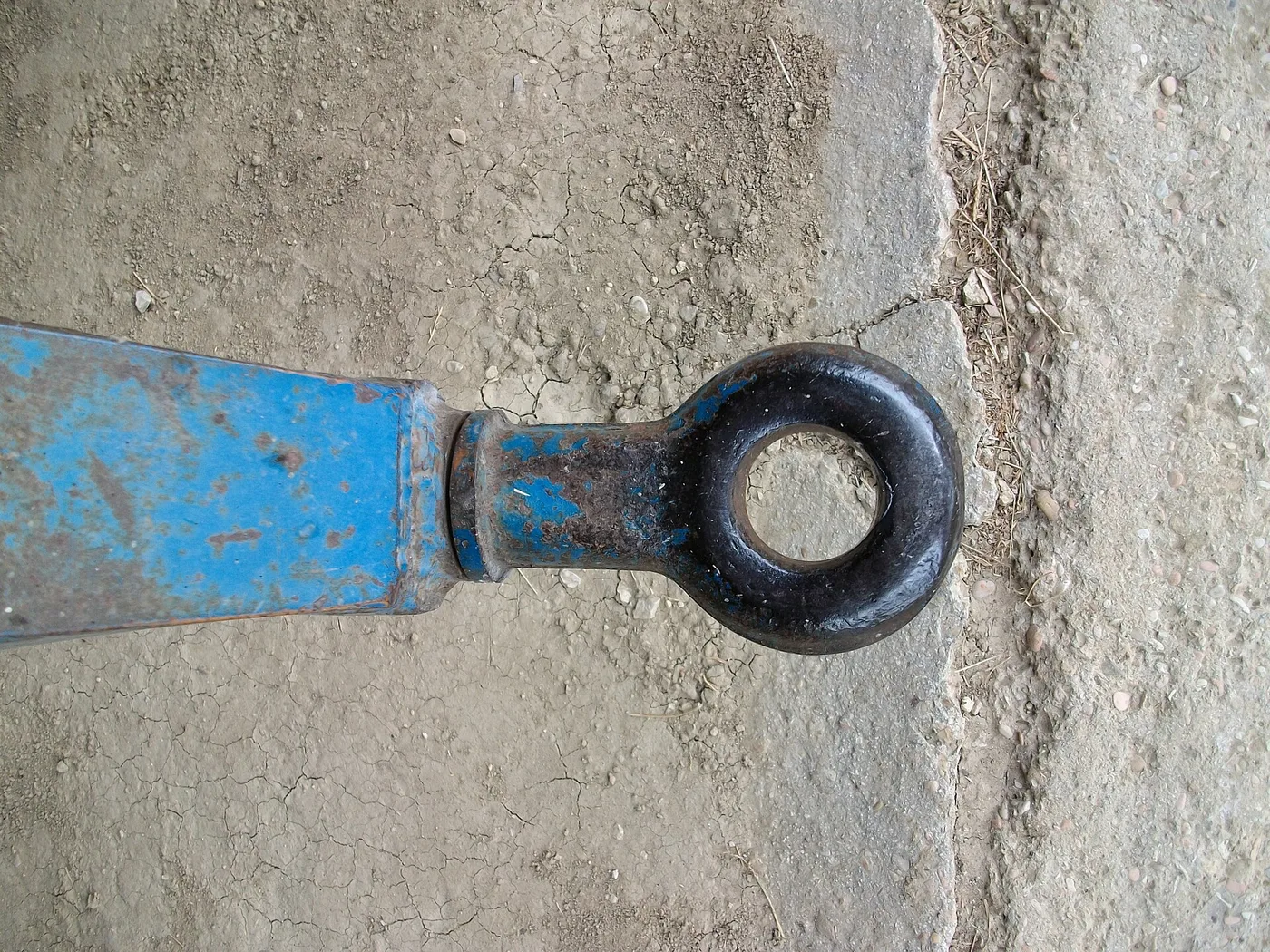

- Anneau pour chape, Ø 40 mm : diamètre intérieur 40 mm, utilisé en poids lourds et sur certaines remorques ; il se monte sur une chape de la même famille.
- Anneau pour chape, Ø 50 mm : la dimension agricole courante pour les chapes à broche.
- Anneau pour crochet : de section adaptée au bec du crochet ramasseur ; il ne se monte pas sur une chape.
- Tête K80 : coupelle sphérique qui enveloppe la boule, maintenue par un verrou.
- Anneau tournant : pivote dans son axe pour suivre les dévers d'un attelage long ; on le trouve sur les remorques et outils qui travaillent en dévers.
Les anneaux se fixent au timon par brides, vis ou soudure selon les modèles. Un anneau vissé se remplace ; un anneau soudé se remplace dans un atelier compétent, avec un anneau prévu pour être soudé.
Charge verticale et charge tractée : que vérifier ?
Deux valeurs comptent : la charge verticale, le poids que le timon fait porter à l'attelage du tracteur, et la masse remorquable ou la valeur D, qui traduit l'effort de traction. Elles sont gravées ou plaquées sur le crochet, la chape, la boule, l'anneau et le timon, et figurent sur la carte grise du tracteur et de la remorque. L'ensemble est limité par la valeur la plus faible de la chaîne : attelage du tracteur, anneau, timon, et aussi charge admissible des pneus arrière du tracteur.
Un attelage sur chape à broche porte en général moins de charge verticale qu'un crochet ramasseur, une boule K80 ou un piton fixe. Une tonne à lisier ou une remorque monocoque lourde dépasse facilement les possibilités d'une chape. Vérifiez avant d'atteler, et répartissez le chargement pour ne pas surcharger le timon.
À quelle hauteur atteler ?
Le timon d'une remorque à un essieu ou d'un outil traîné doit être à peu près horizontal une fois attelé et chargé. Un timon qui pique vers le bas surcharge l'avant de la remorque et le tracteur ; un timon qui remonte déleste l’attelage et peut faire cabrer le tracteur en montée. Réglez la hauteur de la chape sur la glissière ou la béquille de timon. Sur une remorque à deux essieux et timon articulé, l'horizontalité du plateau compte aussi pour la répartition sur les essieux.
Comment contrôler l'usure ?
| Pièce | Ce qu'il faut regarder | Quand remplacer |
|---|---|---|
| Anneau | Diamètre intérieur, ovalisation, fissures au pied | Au-delà de la cote limite du fabricant, ou à la moindre fissure |
| Broche de chape | Diamètre, méplat d'usure | Méplat visible, jeu important dans l'anneau |
| Crochet ramasseur | Bec, verrou, linguet, commande | Bec usé, verrou qui ne se ferme plus franchement |
| Boule K80 | Diamètre et forme de la sphère, fixation | Usure mesurable au gabarit, jeu dans la coupelle |
| Coupelle K80 | Usure intérieure, verrou | Jeu perceptible à l'attelage, verrou défaillant |
Mesurez l'anneau au pied à coulisse dans plusieurs directions : l'usure ovalise le trou dans le sens de la traction. Les fabricants donnent la cote limite ; quelques millimètres de jeu suffisent à produire des chocs à chaque freinage, qui usent tout le reste. Graissez la boule K80 et sa coupelle avec une graisse adaptée ; ne graissez pas un crochet dont le verrou a besoin de propreté plus que de graisse.
Homologation, immatriculation et freinage
Une pièce d'attelage de remplacement doit être homologuée pour l'usage et porter ses valeurs. Changer de type d'attelage sur une remorque (passer d'un anneau à une tête K80 par exemple) peut nécessiter de mettre à jour les documents : renseignez-vous avant de modifier. Le freinage de la remorque (hydraulique ou pneumatique) doit être branché et contrôlé à chaque attelage, comme la prise électrique d'éclairage : voyez notre guide prise de remorque 7 et 13 broches. Les remorques sans freinage de secours automatique se relient au tracteur par un câble ou une chaîne de sécurité, selon la réglementation qui s'applique.
Atteler proprement, en cinq étapes
- Vérifiez la charge verticale admissible et la hauteur du timon.
- Reculez dans l'axe, attelez depuis le siège quand l'attelage le permet.
- Contrôlez le verrouillage visuellement : verrou fermé, goupille en place.
- Branchez freins, flexibles, prise d'éclairage et câble de sécurité, remontez la béquille.
- Testez les freins et les feux avant de prendre la route.
Commander chez nous
Donnez-nous le type d'attelage, les cotes (diamètre intérieur de l'anneau, de la broche, entraxe de fixation) et la charge verticale nécessaire. Nos attelages de tracteur sont dans le rayon attelages de remorque et le rayon attelage, les anneaux dans le rayon anneaux d’attelage, les timons et béquilles dans le rayon timons et les pièces de remorque dans le rayon remorque. Voyez aussi identifier une pièce de remorque et, pour signaler l'ensemble sur la route, gyrophares et signalisation.
Questions fréquentes
Qu’est-ce qu’un attelage K80 ?
C’est un attelage à boule de 80 mm de diamètre, normalisé par l’ISO 24347, sur lequel vient se verrouiller une tête sphérique fixée au timon. Il n’a quasiment pas de jeu, ce qui réduit les à-coups et l’usure, et il accepte de grands angles. Il équipe surtout les remorques et tonnes lourdes.
Quelle charge verticale peut supporter l’attelage de mon tracteur ?
Elle est gravée ou plaquée sur le crochet, la chape, la boule ou le piton et figure sur les documents du tracteur. L’ensemble est limité par la plus faible valeur de la chaîne : attelage, anneau, timon et charge admissible des pneus arrière.
Peut-on souder un anneau d’attelage usé ?
Non. Les anneaux, crochets, boules et chapes sont en acier traité et la soudure les fragilise. Un anneau ovalisé au-delà de la cote limite du fabricant ou fissuré se remplace par une pièce homologuée.
