Pour lever une charge à la ferme ou à l'atelier, on utilise une chaîne de levage de grade 80 (ou 100), jamais une chaîne ordinaire ni une chaîne d'arrimage. Sa capacité, la charge maximale d'utilisation (CMU, en anglais WLL), dépend du diamètre et du grade, puis de l'angle des brins : plus les brins s'écartent, moins l'élingue porte. Ce guide donne les tableaux de CMU, les règles d'élingage, les manilles et crochets, les élingues textiles et les critères de mise au rebut.
Grade 80 ou grade 100 : comment les reconnaître ?
Le grade exprime la résistance de l'acier. Le grade 80 (ou grade 8) est normalisé par l'EN 818-2 ; le grade 100 offre environ 25 % de capacité en plus à diamètre égal. Les maillons portent un marquage (8, 80, 10 ou 100 selon les fabricants) et chaque élingue assemblée porte une plaque d'identification qui indique la CMU, le nombre de brins, le grade et le fabricant. Une élingue sans plaque ne s'utilise pas. Les couleurs de peinture (souvent rouge ou noir pour le grade 80, bleu pour le 100) aident mais ne font pas foi.
Quelle charge maximale par diamètre ?
| Diamètre de chaîne | CMU grade 80, un brin vertical | CMU grade 100, un brin vertical |
|---|---|---|
| 6 mm | 1,12 t | 1,4 t |
| 7 mm | 1,5 t | 1,9 t |
| 8 mm | 2 t | 2,5 t |
| 10 mm | 3,15 t | 4 t |
| 13 mm | 5,3 t | 6,7 t |
| 16 mm | 8 t | 10 t |
Ces valeurs sont celles des chaînes de grade 80 et 100 courantes ; la plaque de votre élingue fait toujours foi. Le maillon de tête, les crochets et les raccords d'une élingue sont choisis pour cette CMU : un crochet d'un autre calibre, même plus gros, n'est pas forcément compatible.
Comment l'angle réduit-il la charge ?
Quand deux brins soulèvent une charge en s'écartant, chaque brin tire en biais : il supporte plus que la moitié du poids. Les normes d'élingues appliquent un coefficient à la CMU d'un brin :
| Configuration | Angle de chaque brin avec la verticale | Coefficient sur la CMU d'un brin | Exemple en chaîne de 8 mm grade 80 |
|---|---|---|---|
| 1 brin vertical | 0° | 1 | 2 t |
| 2 brins | 0 à 45° | 1,4 | 2,8 t |
| 2 brins | 45 à 60° | 1 | 2 t |
| 3 ou 4 brins | 0 à 45° | 2,1 | 4,25 t |
| 3 ou 4 brins | 45 à 60° | 1,5 | 3 t |
Au-delà de 60° par rapport à la verticale, on n'élingue pas. Pour une élingue à quatre brins, on compte seulement trois brins porteurs, parce que la charge ne se répartit jamais parfaitement sur les quatre : c'est ce que traduit le coefficient 2,1. Un repère pratique : si la longueur des brins est au moins égale à l'écartement des points d'accrochage, l'angle reste sous 30° de chaque côté.
Manilles, crochets et raccourcisseurs
- Manille droite (en D) : pour une traction dans l'axe, entre deux éléments.

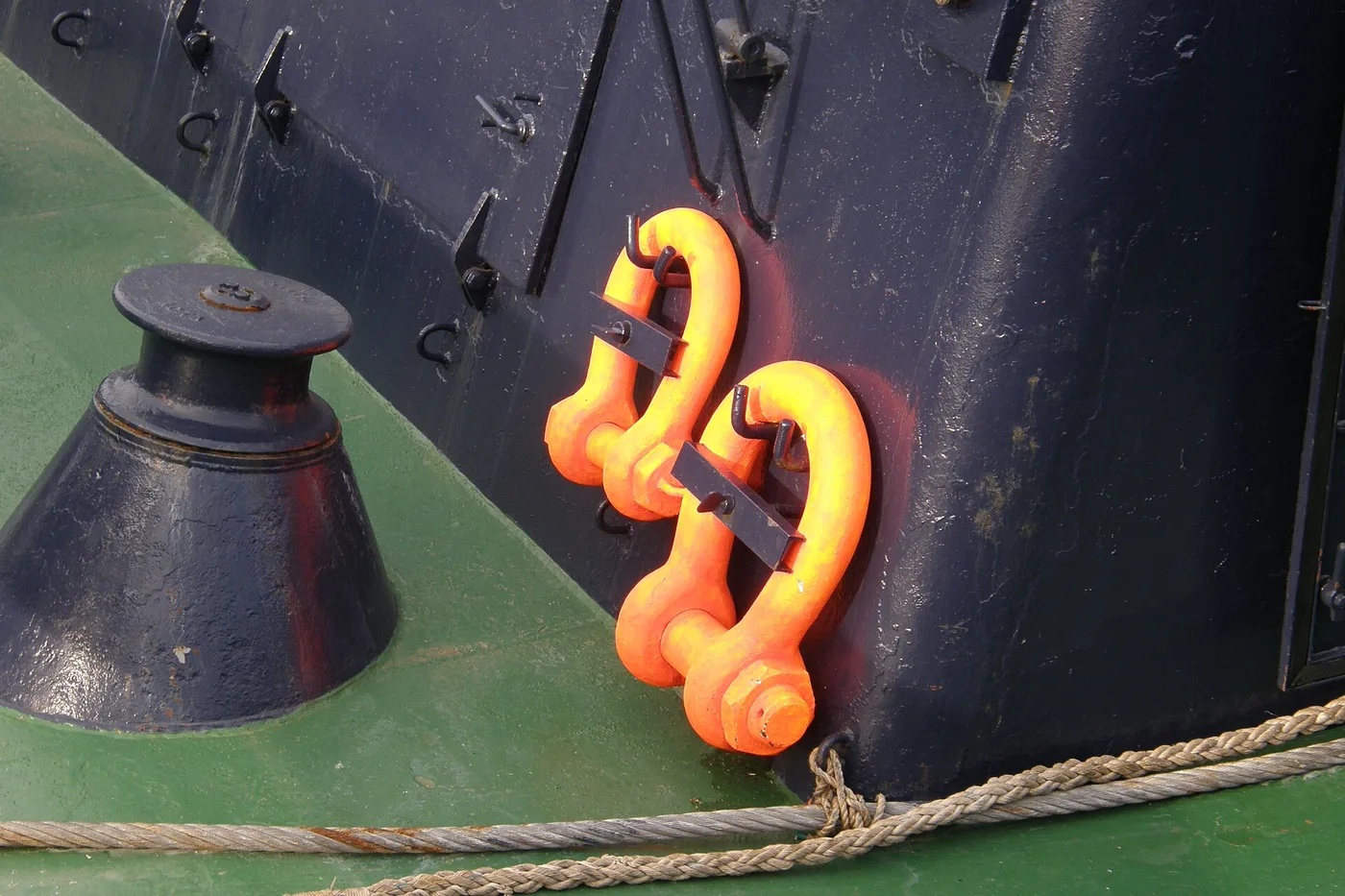

- Manille lyre (en Ω) : accepte plusieurs brins ou une traction légèrement désaxée.
- Axe : à visser (pour les montages temporaires, vissé à fond puis desserré d'un quart de tour au plus) ou boulonné avec écrou et goupille (pour les montages durables ou soumis à rotation). Ne remplacez jamais un axe de manille par un boulon du commerce.
- Marquage : une manille de levage porte sa CMU (WLL), son grade et le nom du fabricant. Les manilles forgées pour le levage répondent à l'EN 13889.
- Crochets : avec linguet de sécurité pour empêcher le décrochage ; crochets autobloquants pour les manœuvres répétées.
- Raccourcisseurs : ils permettent d'ajuster la longueur d'un brin sans nœud. Un nœud dans une chaîne réduit sa capacité et la déforme : c'est interdit.
Les élingues textiles et leur code couleur
Les élingues plates (EN 1492-1) et rondes (EN 1492-2) en polyester protègent les surfaces et épousent les formes. Leur couleur indique la CMU en levage droit :
| Couleur | CMU en traction directe |
|---|---|
| Violet | 1 t |
| Vert | 2 t |
| Jaune | 3 t |
| Gris | 4 t |
| Rouge | 5 t |
| Marron | 6 t |
| Bleu | 8 t |
| Orange | 10 t et plus |
L'étiquette cousue donne la CMU selon le mode d'élingage (droit, en panier, en nœud coulant) ; sa couleur indique la matière (bleue pour le polyester). Une élingue textile ne supporte pas les arêtes vives : protégez-la avec des fourreaux ou des cornières.
Câbles d'acier et serre-câbles
Un câble d'acier de levage se termine de préférence par une boucle manchonnée en usine. Pour une boucle faite sur place avec des serre-câbles, les règles sont strictes : au moins trois serre-câbles de la taille du câble, l'étrier (le U) toujours sur le brin mort (le bout libre) et la selle sur le brin porteur, espacés de six à huit fois le diamètre du câble, avec une cosse-cœur dans la boucle. Resserrez après la première mise en charge. Un câble à fils cassés, écrasé, avec une « cage d'oiseau » ou de la corrosion se remplace.
Contrôle et mise au rebut
Les accessoires de levage font l'objet d'une vérification générale périodique au moins tous les douze mois par une personne compétente, et d'un examen visuel avant chaque utilisation. Retirez une chaîne du service si :
- le diamètre d'un maillon est réduit de plus de 10 % par l'usure ;
- la chaîne s'est allongée (maillons étirés) au-delà de la tolérance du fabricant, de l'ordre de quelques pour cent ;
- un maillon est tordu, fissuré, entaillé, ou a chauffé (couleur de revenu, projections de soudure) ;
- un crochet est ouvert au-delà de sa tolérance (souvent 10 %) ou son linguet ne se referme plus ;
- la plaque d'identification est absente ou illisible.
Une élingue textile se retire si elle est coupée, déchirée, brûlée, attaquée par un produit chimique, si ses coutures sont abîmées ou si l'étiquette est illisible.
Commander chez nous
Nos chaînes et élingues de levage, manilles, crochets et raccourcisseurs sont dans le rayon chaînes de levage et le rayon levage ; les câbles et serre-câbles dans le rayon câbles acier. Pour sécuriser une charge sur une remorque, c'est un autre matériel : voyez le rayon arrimage et notre guide sangles d'arrimage et tendeurs à cliquet. Pour protéger vos mains pendant les manutentions, lisez aussi le guide des gants de travail.
Questions fréquentes
Quelle charge peut lever une chaîne de 8 mm grade 80 ?
Une chaîne de levage de 8 mm en grade 80 a une charge maximale d’utilisation de 2 t en brin simple vertical. En élingue à deux brins, elle passe à 2,8 t si chaque brin fait moins de 45° avec la verticale, et reste à 2 t entre 45 et 60°. En grade 100, la même chaîne porte 2,5 t en brin simple.
Que signifient les couleurs des élingues textiles ?
La couleur indique la charge maximale en levage droit : violet 1 t, vert 2 t, jaune 3 t, gris 4 t, rouge 5 t, marron 6 t, bleu 8 t, orange 10 t et plus. L’étiquette cousue donne la charge selon le mode d’élingage.
Quand faut-il mettre une chaîne de levage au rebut ?
Quand le diamètre d’un maillon est réduit de plus de 10 %, quand la chaîne s’est allongée au-delà de la tolérance du fabricant, qu’un maillon est tordu, fissuré ou a chauffé, ou que la plaque d’identification manque. Les accessoires de levage se vérifient au moins tous les douze mois.
