Cinq systèmes de raccords rapides se partagent l'irrigation, le transfert d'eau et le lisier : Bauer (mâle et femelle verrouillés par un levier), Perrot (à rotule, verrouillé par levier), Storz (symétrique, sans mâle ni femelle, celui des pompiers), Geka (à griffes, pour les petits diamètres) et Kamlock (à cames, dit aussi Camlock, en six types A à F). Ils ne sont pas compatibles entre eux sans adaptateur. Ce guide explique comment reconnaître chacun, les tailles courantes et les pièges à éviter.
Tableau récapitulatif
| Système | Principe | Taille désignée par | Usages typiques |
|---|---|---|---|
| Bauer | Mâle à bille, femelle à crochet et levier ; accepte un angle | Diamètre extérieur du tube (50, 70, 89, 108, 133, 159 mm) | Tubes d'irrigation aluminium ou acier, lisier, transfert |
| Perrot | Rotule et levier, très articulé | Diamètre du tube | Irrigation par aspersion, lignes de tubes |
| Storz | Symétrique à ergots, quart de tour | Lettre ou cote d'ergots (D, C, B, A) | Incendie, pompes, tonnes à eau et à lisier |
| Geka | Symétrique à griffes, quart de tour | Une seule griffe universelle, embout adapté au tuyau | Tuyaux d'arrosage et de lavage de 1/2" à 1 1/4" |
| Kamlock (Camlock) | Coupleur femelle à deux cames, adaptateur mâle à gorge | Pouce (3/4" à 6") | Transfert de liquides, engrais, gasoil, pompes |
Le raccord Bauer
Le raccord Bauer associe un mâle terminé par une bille (une portée sphérique) et une femelle équipée d'un crochet et d'un levier de verrouillage. Le joint est dans la femelle. La portée sphérique autorise un angle entre deux tubes, pratique sur un terrain irrégulier. Les tailles se désignent par le diamètre extérieur du tube : 50, 70, 89, 108, 133 et 159 mm sont les plus courants. Un mâle se raccorde toujours à une femelle de même diamètre : sur une ligne, on alterne donc les sens.
Le raccord Perrot
Le Perrot est aussi un raccord à mâle et femelle, mais son articulation à rotule lui donne une grande liberté d'angle, et il se verrouille par un levier. Il équipe beaucoup de lignes d'irrigation par aspersion et de tubes en aluminium. Il n'est pas compatible avec le Bauer même à diamètre de tube égal : il faut un adaptateur Bauer-Perrot pour relier les deux.
Le raccord Storz

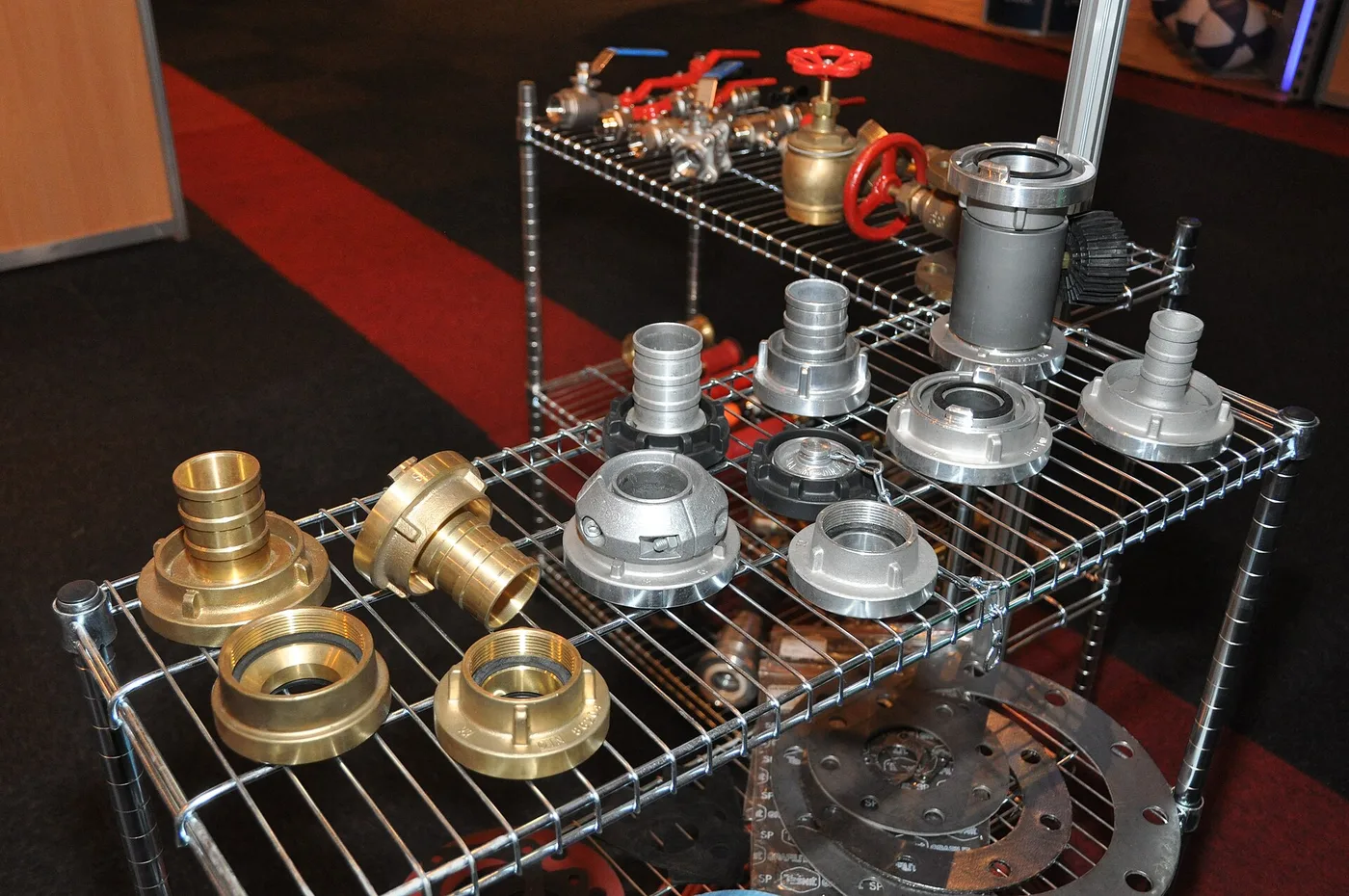

Le Storz est symétrique : deux raccords identiques s'emboîtent et se verrouillent par un quart de tour, grâce à des ergots. Il n'y a ni mâle ni femelle, ce qui simplifie les stocks. Sa taille se désigne par la distance entre ergots, codée par une lettre :
| Désignation | Diamètre de tuyau courant | Distance entre ergots |
|---|---|---|
| D | 25 mm | 31 mm |
| C | 42 ou 52 mm | 66 mm |
| B | 75 mm | 89 mm |
| A | 110 mm | 133 mm |
Attention : deux raccords Storz de même lettre s'accouplent, même si l'un porte un tuyau de 42 et l'autre de 52 mm. Pour identifier un Storz, mesurez la distance entre les ergots, pas le tuyau. Le Storz existe aussi en tailles supérieures pour les tonnes à lisier et les pompes de grande capacité.
Le raccord Geka
Le Geka est un raccord à griffes, symétrique lui aussi, en laiton le plus souvent. Sa particularité : la tête de griffe est la même pour toutes les tailles de tuyau ; seul l'embout cannelé ou le filetage change. Un Geka de tuyau 1/2" s'accouple donc à un Geka de 1". Il sert aux tuyaux d'arrosage, de lavage, d'abreuvement et aux petites pompes. Son joint plat se change en quelques secondes.
Le raccord Kamlock : les types A à F
Le Kamlock associe un coupleur femelle muni de deux leviers à came et un adaptateur mâle à gorge. Il est normalisé (EN 14420-7, héritée de la spécification militaire américaine MIL-C-27487) et se désigne en pouces. Les six types désignent la combinaison entre la partie à cames et l'autre bout :
| Type | Partie rapide | Autre extrémité |
|---|---|---|
| A | Adaptateur mâle | Filetage femelle |
| B | Coupleur femelle à cames | Filetage mâle |
| C | Coupleur femelle à cames | Embout cannelé pour tuyau |
| D | Coupleur femelle à cames | Filetage femelle |
| E | Adaptateur mâle | Embout cannelé pour tuyau |
| F | Adaptateur mâle | Filetage mâle |
S'y ajoutent les bouchons DC (sur coupleur) et DP (sur adaptateur). Un exemple courant : un tuyau équipé d'un type C, branché sur une pompe équipée d'un type F. Les matières vont du polypropylène (engrais, eau) à l'aluminium, au laiton et à l'inox (produits chimiques, gasoil). Vérifiez la compatibilité du joint avec le liquide transporté.
Joints et pressions
Chaque système a son joint propre : joint à lèvre pour le Storz, joint plat pour le Geka et le Kamlock, joint torique ou profilé pour le Bauer et le Perrot. Le nitrile (NBR) convient à l'eau et aux hydrocarbures, l'EPDM à l'eau chaude et à de nombreux engrais, le fluoré (Viton) aux produits chimiques agressifs. La pression admissible dépend du diamètre, de la matière et du fabricant : elle est souvent marquée sur le raccord ou donnée par la fiche. Les gros diamètres admettent moins de pression que les petits. Les tuyaux plats de refoulement se choisissent aussi selon leur pression de service et leur diamètre ; les tubes en polyéthylène (PE) se raccordent par raccords à compression ou par adaptateurs filetés.
Adaptateurs et compatibilités
- Il existe des adaptateurs pour presque toutes les combinaisons : Bauer vers Storz, Perrot vers Bauer, Storz vers filetage, Kamlock vers filetage BSP ou NPT.
- Pour un filetage, vérifiez s'il est au pas du gaz (BSP, cylindrique ou conique) ou américain (NPT, conique) : ils se ressemblent mais ne sont pas étanches entre eux. Voyez notre guide reconnaître un filetage de raccord.
- Sur une tonne à lisier ou une pompe, la taille des raccords conditionne le débit : réduire la section par un adaptateur trop petit fait chuter le débit et chauffer la pompe.
Commander chez nous
Pour commander juste, donnez-nous le système, le diamètre (du tube pour Bauer et Perrot, la lettre ou la distance entre ergots pour Storz, le pouce pour Kamlock), le type de bout (cannelé, fileté mâle ou femelle) et le liquide. Nos raccords rapides sont dans le rayon raccords rapides, le matériel d'irrigation dans le rayon irrigation, les tuyaux dans le rayon tuyaux et le rayon tuyaux et raccords de pompes, les vannes dans le rayon vannes et robinets. Pour la pompe, voyez notre guide choisir une motopompe et, pour l'eau des animaux, choisir un abreuvoir.
Questions fréquentes
Quelle différence entre un raccord Bauer et un raccord Perrot ?
Les deux sont des raccords mâle et femelle verrouillés par un levier, désignés par le diamètre du tube. Le Bauer a un mâle à portée sphérique et une femelle à crochet ; le Perrot est articulé sur une rotule. Ils ne sont pas compatibles entre eux sans adaptateur.
Comment mesurer un raccord Storz ?
On mesure la distance entre les ergots, pas le tuyau : 31 mm pour un Storz D (tuyau de 25), 66 mm pour un C (tuyau de 42 ou 52), 89 mm pour un B (tuyau de 75), 133 mm pour un A (tuyau de 110). Deux Storz de même lettre s’accouplent quel que soit le tuyau.
Que signifient les types A à F des raccords Kamlock ?
Ils combinent la partie rapide et l’autre extrémité : A adaptateur mâle × filetage femelle, B coupleur × filetage mâle, C coupleur × embout cannelé, D coupleur × filetage femelle, E adaptateur × embout cannelé, F adaptateur × filetage mâle. Le coupleur est la partie à cames.
