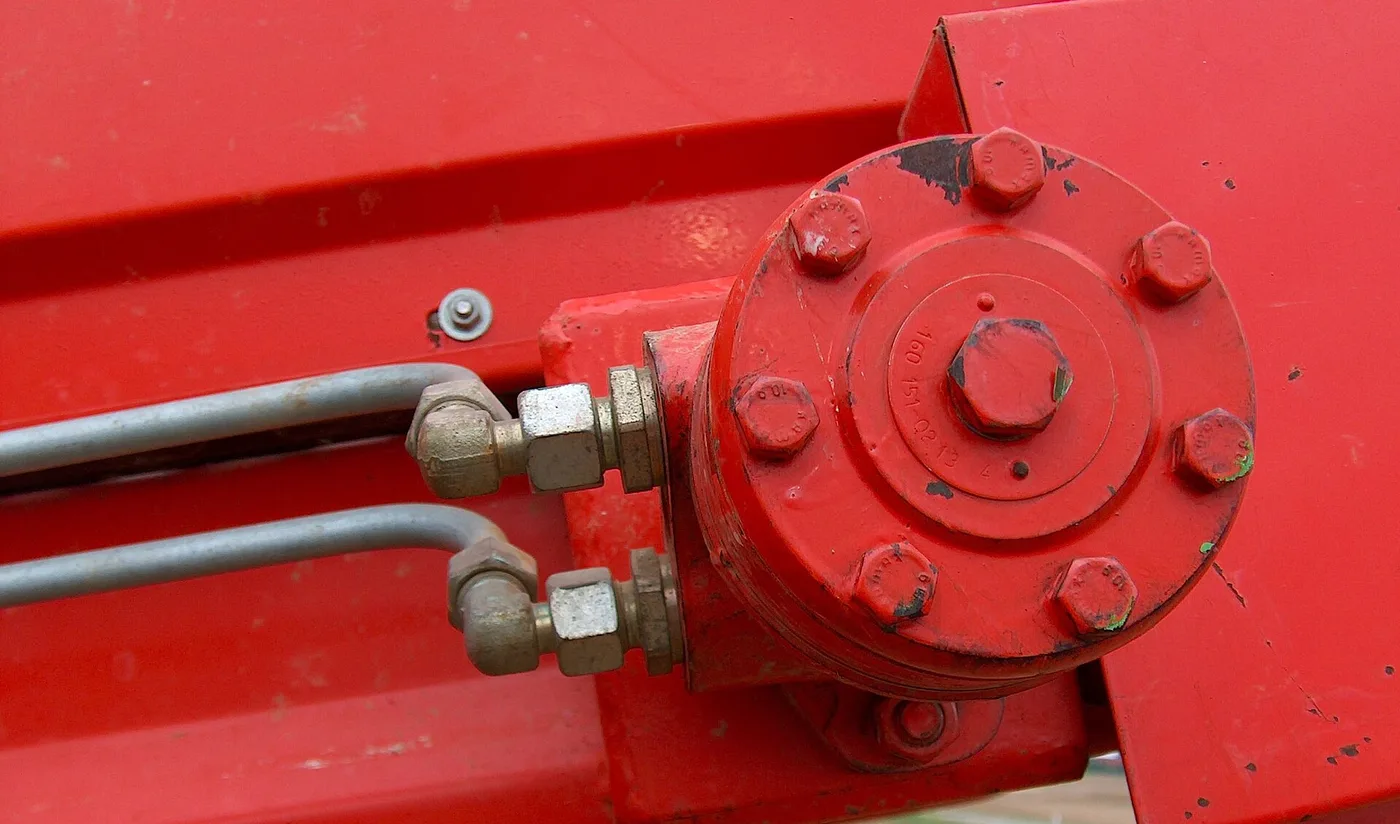

Un moteur hydraulique orbital se choisit par sa cylindrée (en cm³ par tour) : elle fixe à la fois le couple pour une pression donnée et la vitesse pour un débit donné. Les deux formules à retenir : couple (N·m) ≈ cylindrée (cm³) × pression (bar) ÷ 62,8 et vitesse (tr/min) = débit (l/min) × 1 000 ÷ cylindrée. Viennent ensuite le montage : série, bride, arbre, orifices et drain. Ce guide reprend ces choix pour les usages de la ferme, de la vis à grain à la balayeuse.
Comment fonctionne un moteur orbital
Un rotor à lobes tourne dans un stator qui a une dent de plus. Le rotor décrit une orbite autour du centre : d'où le nom. À chaque tour de l'arbre, il fait plusieurs tours d'orbite, ce qui donne un grand couple à basse vitesse dans un volume réduit, sans réducteur. Il en existe deux familles :
- gérotor : les lobes du rotor frottent directement sur le stator ; simple et économique, pour des pressions modérées ;
- géroler : des galets tournent dans le stator, ce qui réduit les frottements, améliore le rendement au démarrage et la durée de vie sous pression.
La distribution de l'huile vers les chambres est assurée soit par l'arbre lui-même (distribution par tiroir, sur les séries compactes), soit par un disque séparé (distribution à disque, sur les séries plus puissantes).
Les séries courantes
Les désignations OMP, OMR et OMS viennent du catalogue Danfoss et servent de référence à toute la profession : de nombreux fabricants proposent des moteurs interchangeables aux mêmes cotes (souvent notés BMP, BMR, BMS), et Eaton a ses propres séries équivalentes.
| Série | Cylindrées habituelles | Caractère | Emplois types |
|---|---|---|---|
| OMP (et équivalents) | environ 25 à 400 cm³ | Compact, économique | Vis, tapis, balayeuses, petits treuils |
| OMR (et équivalents) | environ 50 à 400 cm³ | Le plus répandu, un cran plus robuste | Vis de distribution, enrouleurs, tarières, roues motrices légères |
| OMS (et équivalents) | environ 80 à 500 cm³ | Distribution à disque, pressions plus élevées | Entraînements chargés, rotors lents, treuils |
| OMT, OMV (et équivalents) | de 160 à plus de 800 cm³ | Gros couples | Tarières lourdes, roues d'engins, grosses vis |
Les cylindrées vont par paliers : 50, 80, 100, 125, 160, 200, 250, 315, 400 cm³. Les pressions admises en continu vont d'environ 100 à plus de 200 bar selon la série et la cylindrée : lisez la fiche du fabricant.
Choisir par le couple et la vitesse
Partez du besoin : quel couple faut-il à l'arbre, et à quelle vitesse ?
| Cylindrée | Couple théorique à 100 bar | Couple théorique à 150 bar | Vitesse avec 20 l/min | Vitesse avec 40 l/min |
|---|---|---|---|---|
| 80 cm³ | 127 N·m | 191 N·m | 250 tr/min | 500 tr/min |
| 160 cm³ | 255 N·m | 382 N·m | 125 tr/min | 250 tr/min |
| 200 cm³ | 318 N·m | 478 N·m | 100 tr/min | 200 tr/min |
| 315 cm³ | 502 N·m | 752 N·m | 63 tr/min | 127 tr/min |
| 400 cm³ | 637 N·m | 955 N·m | 50 tr/min | 100 tr/min |
Le couple réel est inférieur d'environ 10 à 20 % (frottements), davantage au démarrage. La pression à prendre en compte est la différence entre l'entrée et la sortie : une contre-pression au retour se soustrait. Deux règles pratiques :
- à débit fixé par la pompe du tracteur, une cylindrée plus grande donne plus de couple mais moins de vitesse ;
- un moteur trop petit, qui travaille toujours au tarage du limiteur, chauffe l'huile et s'use vite : prenez de la marge sur le couple.
Pour connaître le débit disponible, voir notre guide pompes à engrenages : cylindrée et débit.
Arbres, brides, orifices
- Arbres : cylindrique claveté de 25 mm (OMP, OMR) ou 32 mm (OMR, OMS), cannelé (1 pouce à 6 cannelures, 1 1/4 pouce à 14 dents), conique avec écrou. Un pignon ou une poulie montés en porte-à-faux imposent une charge radiale : vérifiez qu'elle est admise, ou choisissez une version à roulements renforcés.
- Brides : bride ovale à 2 trous, bride carrée à 4 trous, bride de roue (le moteur se monte dans un moyeu), ou version courte sans palier pour un accouplement direct.
- Orifices : G 1/2 sur les petites séries, G 3/4 ou brides sur les plus grosses, parfois des filetages UNF à joint torique sur les versions américaines. Deux orifices principaux (A et B) et souvent un orifice de drain.
Le drain et le sens de rotation
Un moteur orbital est réversible : on inverse le sens en inversant l'alimentation de A et B. Le sens correspondant à chaque orifice est donné par le fabricant, vu côté arbre. Le joint d'arbre, lui, ne supporte qu'une pression limitée. La plupart des moteurs le mettent à l'abri par des clapets internes reliés au côté basse pression. Un drain externe, raccordé directement au réservoir, devient nécessaire quand la pression de retour est élevée : moteurs montés en série, retour long ou étranglé, moteur qui freine une charge. Un joint d'arbre qui fuit sur un moteur récent signale presque toujours une contre-pression trop forte ou un drain bouché.
Applications à la ferme
- Vis de remorque distributrice, vis à grain : 160 à 400 cm³ selon le diamètre de vis ; un débit réglable permet d'ajuster la vitesse.
- Balayeuse frontale : cylindrée plus faible pour une vitesse de brosse plus élevée.
- Enrouleur de flexible ou de câble, tarière : couple élevé, basse vitesse.
- Tapis, rouleaux, petites roues motrices : série OMR ou OMS selon la charge.
Pour les rotors rapides (broyeurs, pompes entraînées), on utilise plutôt des moteurs à engrenages ou à pistons : un orbital n'est pas fait pour tourner à plus de quelques centaines de tours par minute en continu.
Montage et mise en service
- Vérifiez que l'arbre et la bride correspondent au support, sans forcer au montage : un accouplement désaligné use le moteur en quelques heures.
- Remplissez le moteur d'huile propre par un orifice avant de brancher.
- Raccordez le drain s'il est prévu, sur un retour libre au réservoir.
- Démarrez à faible débit et sans charge, dans les deux sens, pour chasser l'air.
- Contrôlez la pression de travail en charge et la température de l'huile.
Pannes courantes
| Symptôme | Cause probable | Action |
|---|---|---|
| Fuite au joint d'arbre | Contre-pression au retour, drain absent ou bouché | Drain externe, retour libre, joint neuf |
| Perte de couple à chaud | Usure interne, fuites | Mesurer la fuite au drain, remplacer le moteur |
| Rotation saccadée à basse vitesse | Air dans le circuit, usure, débit trop faible | Purger, contrôler la pompe |
| Vitesse trop faible | Débit insuffisant, limiteur qui s'ouvre | Mesurer débit et pression |
| Moteur bloqué | Pollution, grippage, charge excessive | Contrôler l'huile et les filtres avant de remplacer |
Un moteur remplacé sans nettoyer le circuit repart avec la pollution qui a tué le précédent : voir la propreté de l'huile hydraulique.
Commander
Relevez la plaque du moteur (série et cylindrée), le type d'arbre, de bride et d'orifices, et la présence d'un drain. Vous trouverez les moteurs dans le rayon moteurs hydrauliques, les distributeurs pour les commander dans distributeurs (voir aussi choisir un distributeur), et les raccords dans raccords hydrauliques.
Questions fréquentes
Comment calculer le couple d'un moteur hydraulique ?
Couple théorique (N·m) ≈ cylindrée (cm³) × différence de pression (bar) ÷ 62,8. Un moteur de 200 cm³ sous 150 bar donne environ 478 N·m théoriques ; le couple réel est inférieur de 10 à 20 %, davantage au démarrage.
Quelle vitesse donne un moteur orbital ?
Vitesse (tr/min) = débit (l/min) × 1 000 ÷ cylindrée (cm³). Avec 40 l/min, un moteur de 200 cm³ tourne à 200 tr/min et un moteur de 400 cm³ à 100 tr/min.
Quand faut-il raccorder le drain d'un moteur orbital ?
Quand la pression de retour est élevée : moteurs montés en série, retour long ou étranglé, moteur qui freine une charge. Le drain va directement au réservoir. Un joint d'arbre qui fuit signale presque toujours une contre-pression trop forte ou un drain bouché.
Un moteur hydraulique peut-il tenir une charge à l'arrêt ?
Non. Ses fuites internes le laissent tourner lentement sous une charge, même distributeur fermé. Un treuil ou toute charge suspendue exige un frein mécanique ou une valve d'équilibrage.
