Un câble de commande (câble Bowden) se définit par cinq mesures : la longueur de gaine, la longueur totale du câble intérieur, la course utile, et la forme des deux embouts (tonneau, boule, Z, boucle, à serrer). Avec ces cotes, un câble d'accélérateur, de frein de lame ou de traction se remplace par une pièce d'origine ou par un câble universel coupé à longueur. Voici comment les relever, régler le câble neuf et reconnaître celui qui va lâcher.
Comment fonctionne un câble de commande

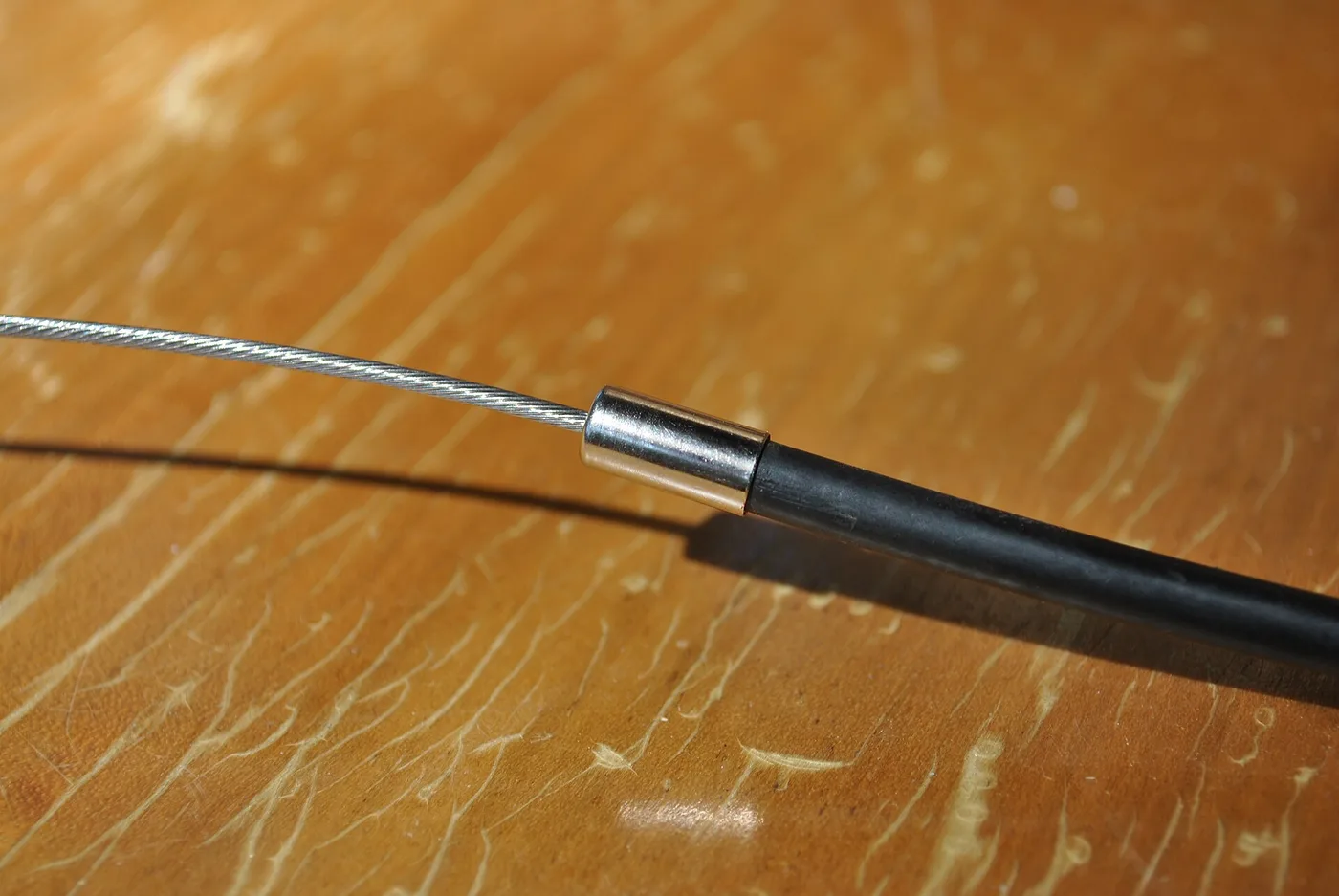

Un câble intérieur en acier toronné coulisse dans une gaine. La gaine est une spirale d'acier sous une enveloppe plastique, souvent doublée à l'intérieur d'un tube de glissement. Elle prend appui à ses deux extrémités sur des arrêts de gaine fixés à la machine : quand on tire le câble d'un côté, il se déplace de la même course de l'autre, quel que soit le trajet. Le câble transmet une traction, jamais une poussée : le retour est assuré par un ressort sur l'organe commandé (papillon de carburateur, levier d'embrayage, frein).
Mesurer un câble à remplacer
- Longueur de gaine : d'une extrémité d'embout de gaine à l'autre, gaine posée à plat.
- Longueur totale du câble intérieur : de l'extérieur d'un embout à l'extrémité opposée, câble sorti de la gaine si possible.
- Sorties de câble : longueur de câble nu qui dépasse de chaque bout de la gaine, commande au repos. C'est souvent elle qui dit si un câble universel conviendra.
- Course : déplacement du câble entre commande relâchée et commande à fond. Un câble d'accélérateur de tondeuse a une course de quelques centimètres.
- Embouts de câble et arrêts de gaine, côté commande et côté organe (voir le tableau).
- Diamètre du câble intérieur et de la gaine, au pied à coulisse.
Si l'ancien câble est cassé, mesurez la gaine et reconstituez la longueur du câble intérieur en ajoutant les deux sorties : le trajet de la gaine sur la machine ne change pas.
Les embouts et les arrêts de gaine
| Embout | Forme | Où on le trouve |
|---|---|---|
| Tonneau (barillet) | Petit cylindre serti en travers du câble | Leviers de guidon, poignées de frein et d'embrayage |
| Boule ou poire | Boule sertie en bout | Poignées, pédales, papillons de carburateur |
| Z | Câble rigide ou tige coudée en Z | Leviers de frein de lame et de traction de tondeuses |
| Boucle ou œillet | Câble replié et serti en anneau | Ressorts de rappel, tringleries |
| Bout nu | Câble libre bloqué par une vis | Leviers à serre-câble, accélérateurs de moteurs stationnaires |
Côté gaine, on trouve des embouts filetés (M6 ou M8 le plus souvent) avec écrou et contre-écrou, qui servent aussi de tendeur ; des embouts lisses maintenus par un clip ou une fourchette ; et des brides serre-gaine vissées sur le moteur. Relevez le type à chaque bout : un câble dont la gaine ne s'arrête pas ne transmet aucune course.
Accélérateur, frein de lame, traction : les câbles d'une tondeuse
- Câble d'accélérateur : relie la manette au levier de régulateur ou au papillon. Sur beaucoup de moteurs, la même manette commande aussi le starter en fin de course : un câble trop long empêche le starter de se fermer et le moteur démarre mal à froid.
- Câble de frein moteur et de lame (commande de présence) : quand l'utilisateur lâche l'arceau, un frein arrête le volant moteur ou la lame, et coupe souvent l'allumage. La norme EN ISO 5395 impose l'arrêt de la lame en 3 secondes au plus sur une tondeuse à conducteur à pied. Ce câble ne se « shunte » jamais.
- Câble de traction : engage la transmission des roues sur une tondeuse tractée, ou l'embrayage de lame sur certaines autoportées.
- Câbles de tracteur et de moissonneuse : accélérateur à main et au pied, stop moteur (tirette qui coupe la pompe d'injection), commandes de distributeurs à câble. Ils sont plus longs, avec des gaines plus fortes et des embouts filetés.
Câble d'origine ou câble universel ?
Le câble d'origine arrive prêt à monter, embouts sertis à la bonne longueur : c'est le choix le plus sûr pour un câble de frein de lame. Le câble universel se compose d'une longueur de câble intérieur, d'une gaine à couper et d'embouts à sertir ou à visser. Il dépanne un accélérateur ou une commande de machine ancienne dont la référence n'existe plus. Pour couper la gaine proprement, utilisez une pince coupe-câble, pas une pince coupante qui écrase la spirale ; meulez ensuite le bout à plat et rouvrez le passage avec une pointe avant d'enfiler le câble.
Remplacer un câble pas à pas
- Moteur arrêté, capuchon de bougie retiré. Photographiez le trajet du câble et son accrochage des deux côtés.
- Détendez le tendeur, décrochez l'embout côté organe puis côté commande, et retirez les colliers qui tiennent la gaine.
- Comparez le neuf à l'ancien, posés côte à côte : longueur de gaine, sorties, embouts.
- Faites passer le neuf par le même chemin, sans rayon plus serré et loin de l'échappement. Une gaine pliée trop court frotte et durcit la commande.
- Accrochez les embouts, remettez les arrêts de gaine, fixez les colliers sans écraser la gaine.
- Réglez au tendeur : commande relâchée, l'organe doit revenir complètement en butée avec une légère garde au levier ; commande à fond, il doit aller jusqu'en fin de course. Serrez le contre-écrou.
- Essayez à l'arrêt, puis moteur tournant : régime maximal atteint, traction qui se désengage à l'arceau relâché, lame qui s'arrête dans le délai.
Diagnostic : symptôme, cause, action
| Symptôme | Cause probable | Action |
|---|---|---|
| Commande dure, qui revient mal | Câble rouillé ou sec, gaine écrasée, rayon trop serré | Lubrifier ; si rien ne change, remplacer le câble |
| Brins cassés visibles à l'embout | Fatigue du câble au point de pliage | Remplacer sans attendre : il cassera en service |
| Le moteur ne monte pas en régime | Câble trop long ou tendeur desserré | Régler la course au tendeur |
| La tondeuse avance arceau relâché | Câble de traction trop tendu ou grippé | Donner de la garde, lubrifier ou remplacer |
| La lame ne freine plus | Câble cassé, frein usé ou mal réglé | Arrêter la machine, remplacer câble ou frein |
Entretien et erreurs classiques
Un câble se lubrifie avec une huile fluide ou un lubrifiant pour câbles, versé à l'entrée de la gaine commande actionnée, ou avec un graisseur de câble. Évitez la graisse épaisse, qui retient la poussière et fige par temps froid ; certaines gaines à revêtement intérieur plastique n'en demandent aucune. Les erreurs que nous voyons le plus : un câble universel monté sans ressort de rappel, un collier de serrage qui écrase la gaine, une gaine coupée à la pince qui bloque le câble, un frein de lame neutralisé « pour ne pas avoir à tenir l'arceau ». Pour le reste du moteur, voir l'entretien d'un moteur 4 temps de tondeuse et, si le moteur ne tient pas le ralenti même câble réglé, le guide du carburateur. Une traction qui patine malgré un câble bien réglé vient souvent de la courroie : voir changer une courroie de tondeuse.
Commander
Notez la marque, le modèle et le numéro de série de la machine, et relevez les cotes ci-dessus. Les câbles se trouvent dans le rayon câbles de commande, les leviers et poignées dans poignées et leviers, le reste dans les pièces de motoculture. Pour un câble de tracteur sans référence, envoyez-nous une photo de chaque extrémité avec un mètre dans le champ depuis la page contact.
Questions fréquentes
Comment mesurer un câble d'accélérateur de tondeuse ?
Mesurez la longueur de la gaine d'un embout à l'autre, la longueur totale du câble intérieur, et la longueur de câble nu qui dépasse à chaque bout, commande au repos. Notez la forme des deux embouts (tonneau, boule, Z, bout nu) et le type d'arrêt de gaine.
Mon câble de traction de tondeuse est dur, faut-il le changer ?
Lubrifiez-le d'abord avec une huile fluide ou un lubrifiant pour câbles, versé à l'entrée de la gaine. Si la commande reste dure, la gaine est écrasée ou le câble rouillé : remplacez-le. Des brins cassés visibles imposent un remplacement immédiat.
En combien de temps la lame d'une tondeuse doit-elle s'arrêter ?
La norme EN ISO 5395 impose l'arrêt de la lame en 3 secondes au plus quand l'utilisateur lâche la commande de présence d'une tondeuse à conducteur à pied. Si ce n'est plus le cas, le câble ou le frein est à régler ou à remplacer avant toute utilisation.
Un câble universel convient-il à la place d'un câble d'origine ?
Oui pour un accélérateur ou une commande de machine ancienne, à condition de reproduire la longueur de gaine, les sorties de câble et les embouts. Pour un câble de frein de lame, organe de sécurité, le câble d'origine prêt à monter reste le choix le plus sûr.
