Norme DIN2401 ; 2353
Traitement de la surfaceNickelé ; Zinc
Hauteur du corps14 mm
Raccord 2, taille de la clé à molette17.0 mm
Connexion 2, type - mâle/femelleMâle
Raccordement 3, pas de vis1.50 mm
Connexion 1, type - mâle/femelleMâle
Raccordement 1, type de filetageMétrique
Connexion 1, typeFiletage
Connexion 3, typeFiletage
Raccordement 1, diamètre du filetageM14
Raccordement 1, pas de vis1.50 mm
Diamètre du raccord n°28 mm
Longueur de raccordement n°214 mm
Raccord 2, diamètre du filetageM14
Raccordement 2, pas de vis1.50 mm
Raccordement 2, type de filetageMétrique
Connexion 2, typeFiletage
Diamètre raccord n°38 mm
Diamètre de filetage raccord n°3M14
Raccordement 3, type de filetageMétrique
Type de raccord n°3 - mâle/femelleMâle
Distance du centre à l’extrémité du raccord14 ; 21 mm
Diamètre raccord n°18 mm
Raccord n°1, taille de clé17.0 mm
Diamètre intérieur6 mm
Pression de service maximale500 bar
Diamètre de tuyau8 mm
SériesL

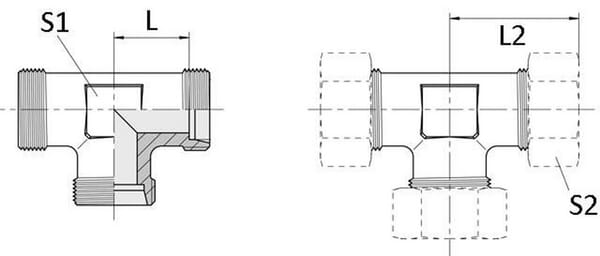

FormeTé (T)
Longueur totale42 mm
