Type de montage - connexion côté tigeCrochet
Type de montage - connexion côté cylindreOeil en métal

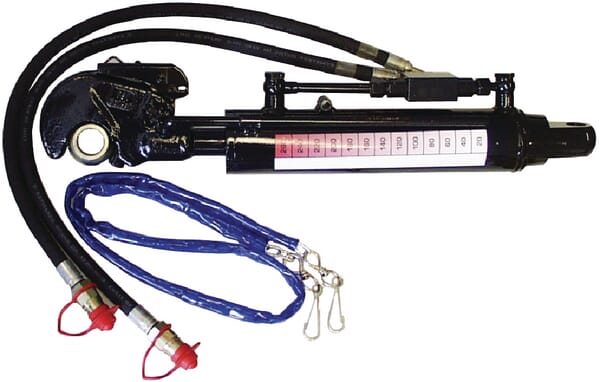

Barre de poussée - tige de connexion2 ; 3
Barre de poussée - cylindre3
Longueur min.640 mm
Longueur max.890 mm
Course250 mm
Diamètre de la tige40 mm
Diamètre d’alésage du cylindre90 mm
Diamètre extérieur102 mm
Diamètre de trou de montage - jonction des barres32 mm
Type du filetage de montage - raccord du vérinBSP
Diamètre du filetage de montage - raccord du vérin3/8 Inch
Type du filetage de montage - raccordement de tigeBSP
Diamètre du filetage de montage - raccordement de tige3/8 Inch
Distance de raccords d’huile224 mm
Matériau du vérinAcier ST52
Température de service maximale85 °C
Pression nominale200 bar
Pression de service max.250 bar
Capacité de poussée maximale à 200 bars12,8 t
Capacité de traction maximale à 200 bars10,3 t
Vitesse max. du piston0,1 m/s
CouleurNoir
Code couleur RAL9005
Applicationxx
Construction- Tête de guidage et piston monopièce. Tous les modèles sont pourvus d'un clapet anti-retour double piloté
Min Working Temperature-25 °C
