Avant de changer un alternateur ou un démarreur, mesurez : dans la majorité des pannes de charge ou de démarrage, le coupable est la batterie, une cosse oxydée ou une masse, pas la machine tournante. Si le diagnostic confirme la pièce, on la choisit sur sa référence ou, à défaut, sur ses caractéristiques : tension, intensité et poulie pour un alternateur ; puissance, nombre de dents du pignon, sens de rotation et bride pour un démarreur. Ce guide donne la méthode de diagnostic au multimètre et les critères de remplacement.
Comment savoir si l'alternateur charge ?
Il suffit d'un multimètre réglé en tension continue, branché directement sur les bornes de la batterie.
| Mesure (circuit 12 V) | Valeur normale | Ce qu'elle indique |
|---|---|---|
| Moteur arrêté, batterie reposée | 12,5 à 12,7 V | Batterie chargée ; 12,2 V environ = moitié de charge |
| Pendant le démarrage | Ne descend pas sous 9,5 V environ | Batterie et câbles capables de fournir le courant |
| Moteur tournant à mi-régime, consommateurs éteints | 13,8 à 14,6 V | L'alternateur charge et le régulateur limite |
| Même chose, phares et ventilation allumés | Reste au-dessus de 13,2 V environ | L'alternateur suit la demande |
En 24 V, doublez les valeurs (27,6 à 29 V en charge). Une tension qui reste à 12,5 V moteur tournant signale une absence de charge ; une tension qui dépasse 15 V signale un régulateur défaillant, qui fera bouillir la batterie et griller les ampoules.
Les autres indices : le voyant de charge reste allumé ou s'allume faiblement (diodes ou balais), un sifflement ou un grondement côté alternateur (roulements), une courroie qui patine et crie à l'allumage des consommateurs.
Comment choisir un alternateur ?
- Tension : 12 ou 24 V, celle du circuit.
- Intensité : de 55 à 95 A sur beaucoup de tracteurs de moyenne puissance, 120 à 200 A sur les tracteurs récents chargés d'électronique, de climatisation et d'éclairage. Additionnez vos consommateurs : climatisation et ventilation, 15 à 25 A ; quatre phares halogènes, près de 20 A ; un gyrophare halogène, 5 A. Si le total approche l'intensité de l'alternateur, la batterie se décharge au ralenti.
- Fixation : pattes de fixation (une ou deux oreilles, entraxe, diamètre des trous) et position du tendeur.
- Poulie : type de courroie (trapézoïdale ou striée, nombre de stries), diamètre. Un diamètre différent change le régime de l'alternateur et donc sa charge au ralenti. Certaines poulies sont à roue libre : elles se remplacent par le même type.

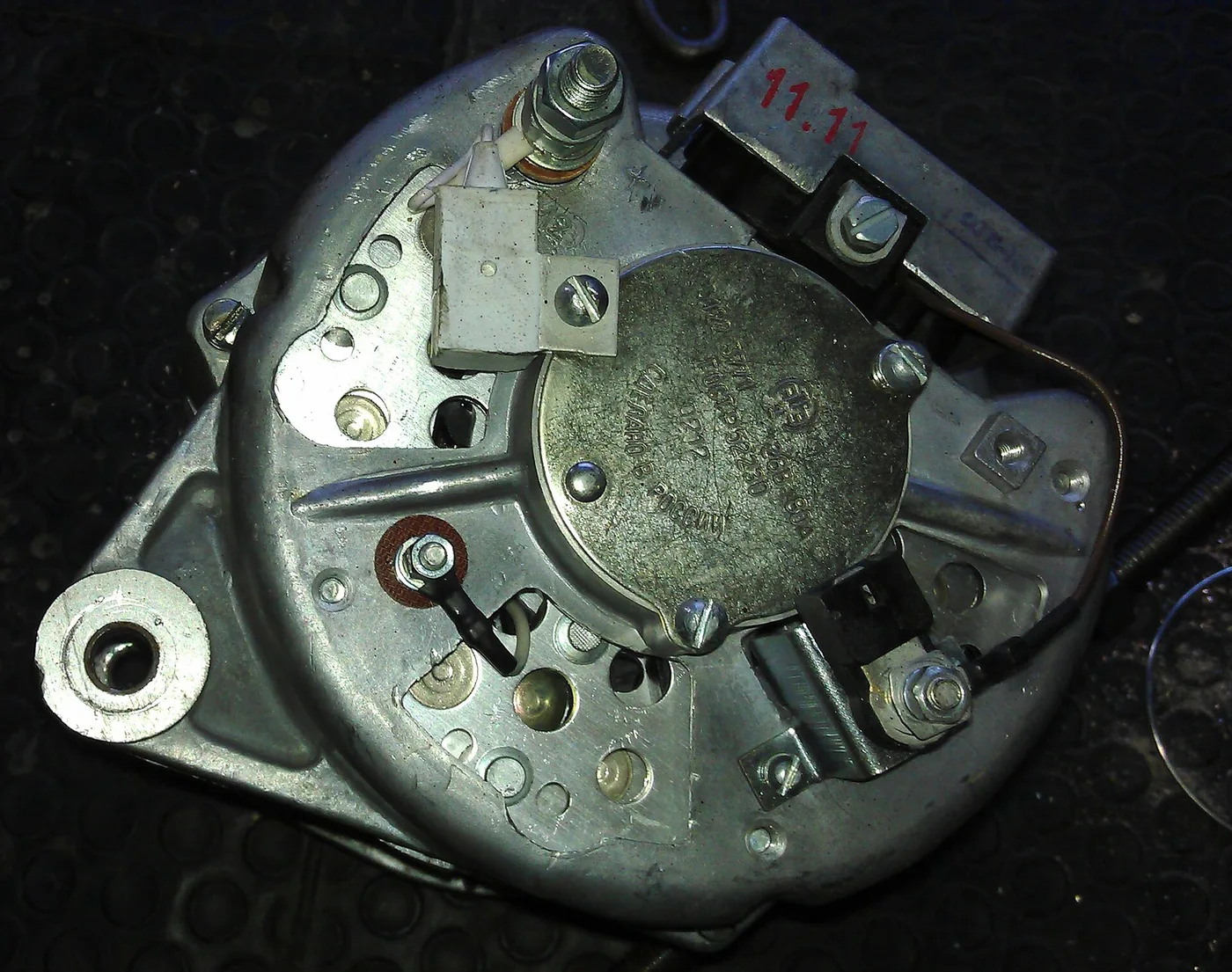

- Connectique : borne B+ (sortie de puissance), D+ ou L (voyant de charge), W (signal compte-tours sur certains tracteurs), IG ou S (détection de tension). Photographiez l'arrière avant de débrancher.
Presque tous les alternateurs actuels ont un régulateur intégré. Sur les tracteurs anciens, on trouve encore une dynamo ou un régulateur séparé : l'échange contre un alternateur est possible mais demande un recâblage.
Comment choisir un démarreur ?
La référence gravée sur la plaque (Bosch, Valeo, Iskra/Letrika, Denso, Magneti Marelli, Mitsubishi…) est la voie la plus sûre. Sinon, relevez :
| Critère | Comment le relever | Remarque |
|---|---|---|
| Tension | Plaque, circuit de la machine | 12 V sur la plupart des tracteurs |
| Puissance | Plaque (kW) | Souvent 2 à 4 kW sur les tracteurs ; une puissance supérieure est acceptable |
| Nombre de dents du pignon | Compter les dents du lanceur | Souvent 9 à 11 ; il doit correspondre à la couronne du volant moteur |
| Sens de rotation | Vu côté pignon | Horaire ou antihoraire, selon le moteur |
| Bride de fixation | Diamètre de centrage, nombre et entraxe des trous | À mesurer au pied à coulisse |
| Type | Direct ou à réducteur | Le réducteur (engrenage planétaire) est plus compact et démarre mieux à froid |
Pannes de démarreur : symptôme, cause, action
| Symptôme | Cause probable | Vérification |
|---|---|---|
| Rien ne se passe | Batterie, sécurité de démarrage (point mort, pédale d'embrayage), fil de commande | Tension sur la borne 50 du solénoïde quand on tourne la clé |
| Un « clac » et plus rien | Contacts du solénoïde usés ou batterie faible | Tension batterie pendant l'essai ; chute de tension sur les câbles |
| Le démarreur tourne lentement | Batterie, câbles, masse, charbons usés | Chute de tension entre batterie et démarreur |
| Le démarreur tourne dans le vide | Lanceur (roue libre) patine | Remplacer le lanceur |
| Grincement métallique | Pignon ou couronne de volant abîmés | Inspecter les dents par la trappe de visite |
La chute de tension se mesure pendant le démarrage, pointes du multimètre aux deux bouts d'un même câble (plus de batterie et borne 30 du démarreur, puis moins de batterie et carter moteur). Plus de 0,5 V environ sur un câble signale une cosse oxydée ou un câble fatigué. Pour la méthode complète, voyez notre guide diagnostiquer une panne de démarrage.
Réparer ou échanger ?
Un alternateur ou un démarreur se répare : balais et porte-balais, régulateur, pont de diodes, roulements, poulie pour l'alternateur ; charbons, solénoïde (contacteur), lanceur, bagues et induit pour le démarreur. Ces pièces se changent avec un outillage courant quand la machine est ancienne ou peu courante. Pour un modèle répandu, l'échange standard (une pièce reconditionnée, contre le retour de l'ancienne) est souvent plus rapide et garanti. Un démarreur qui a chauffé jusqu'à brûler son bobinage ne vaut plus la réparation.
Au remontage
- Nettoyez les portées : le démarreur prend sa masse par sa bride, une peinture ou de la rouille l'empêche de tourner franchement.
- Serrez les cosses au couple, sans écraser l'isolant ; remplacez les cosses vertes d'oxydation.
- Réglez la tension de la courroie d'alternateur : trop lâche, elle patine ; trop tendue, elle tue les roulements. Voyez notre guide choisir une courroie agricole.
- Contrôlez la tension de charge après remontage, moteur tournant.
- Si la batterie a été profondément déchargée, rechargez-la au chargeur : l'alternateur n'est pas fait pour remonter une batterie à plat.
Commander chez nous
Donnez-nous la référence de la pièce ou, à défaut, la marque, le modèle et le numéro de série du tracteur. Nos alternateurs sont dans le rayon alternateurs, nos démarreurs dans le rayon démarreurs ; balais, régulateurs, cosses et câbles dans le rayon électricité. Les batteries sont dans le rayon batteries, avec notre guide choisir une batterie de tracteur, et les courroies dans le rayon courroies.
Questions fréquentes
Comment savoir si l’alternateur de mon tracteur charge ?
Mesurez la tension aux bornes de la batterie moteur tournant à mi-régime : entre 13,8 et 14,6 V sur un circuit 12 V, l’alternateur charge normalement. Autour de 12,5 V, il ne charge pas ; au-delà de 15 V, le régulateur est défaillant et risque de faire bouillir la batterie.
Mon démarreur fait clac mais ne tourne pas, que faire ?
Contrôlez d’abord la batterie et les câbles : mesurez la tension pendant l’essai et la chute de tension sur chaque câble, qui ne doit pas dépasser environ 0,5 V. Si tout est bon, les contacts du solénoïde ou les charbons du démarreur sont usés et se remplacent.
Quels critères pour remplacer un démarreur de tracteur sans référence ?
Relevez la tension, la puissance en kW, le nombre de dents du pignon (souvent 9 à 11), le sens de rotation vu côté pignon, le diamètre de centrage et l’entraxe des trous de la bride. Le pignon doit correspondre à la couronne du volant moteur.
